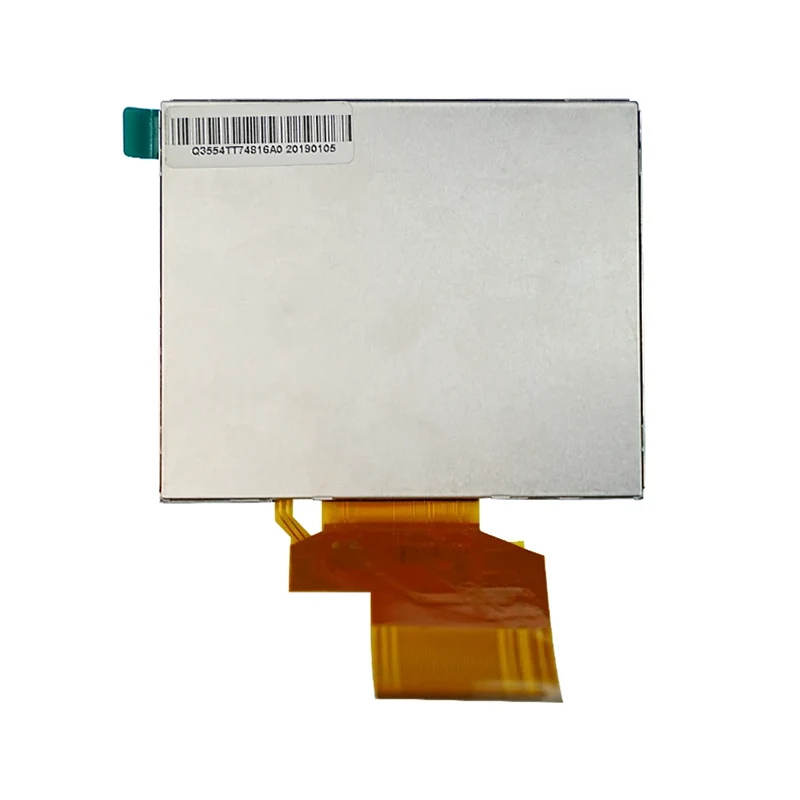

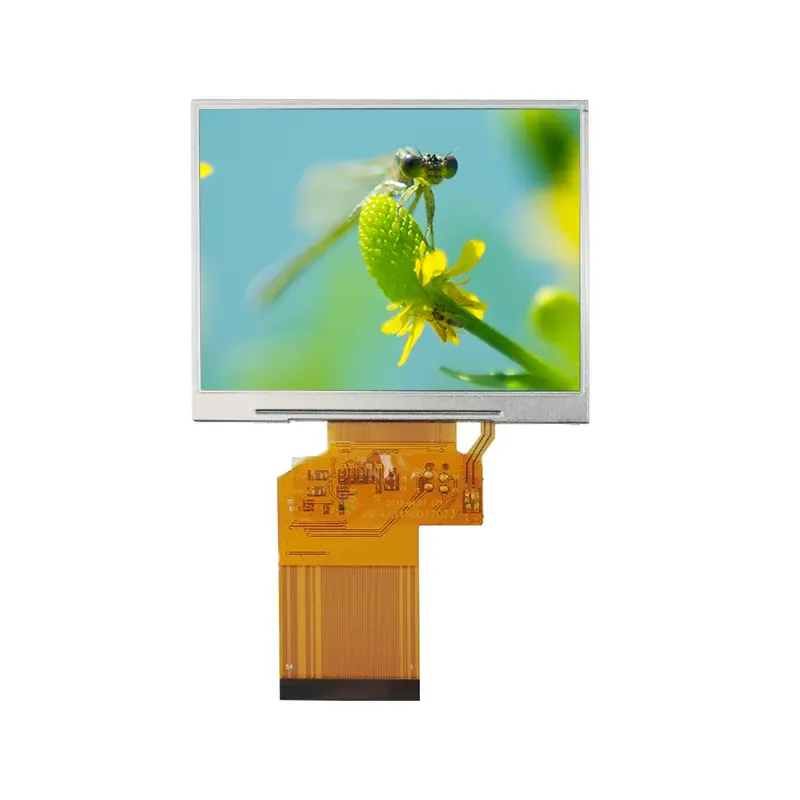

Μονάδα οθόνης 3,5' Industrial Standard TN TFT LCD

Η Tianfu, ένας κινέζος κατασκευαστής LCD που ειδικεύεται σε υψηλής ποιότητας, οικονομικά αποδοτικές και προσαρμόσιμες οθόνες, προσφέρει τη μονάδα οθόνης LCD Industrial Standard TN TFT 3,5'. Σχεδιασμένη για σκληρά περιβάλλοντα, αυτή η μονάδα διαθέτει ανάλυση 320×RGB×240, 16,7 εκατομμύρια χρώματα και IC προγράμματος οδήγησης HX8238D, υποστηρίζοντας ευέλικτες διεπαφές (24-bit RGB, Serial RGB, CCIR601/656) για απρόσκοπτη ενσωμάτωση σε βιομηχανικά συστήματα. Οι βασικές προδιαγραφές περιλαμβάνουν προσαρμοστικότητα θερμοκρασίας βιομηχανικής ποιότητας (λειτουργία -20°C ~ +70°C, αποθήκευση -30°C ~ +80°C), οπίσθιο φωτισμό 6 LED, αναλογία αντίθεσης 350:1 και συμπαγείς διαστάσεις (76,90×63,9×3,26 mm).

Προσδιορισμός

Λεπτομέρειες μονάδας οθόνης LCD 3,5' TFT Tianfu

Είτε χρησιμοποιείται σε διεπαφή ανθρώπου-μηχανής (HMI), μετρητές εμφάνισης κατάστασης, οθόνες φορητών συσκευών ή τερματικά αναπαραγωγής πολυμέσων, η μονάδα οθόνης LCD Industrial Standard TN TFT 3,5 ιντσών προσφέρει καθαρές, σταθερές και αξιόπιστες λύσεις οθόνης.

1. Βιομηχανικός Έλεγχος & Αυτοματισμός

· Πίνακες ελέγχου PLC και διεπαφές ανθρώπου-μηχανής (HMI)

· Φορητά όργανα δοκιμής (πολύμετρα, παλμογράφοι)

· Πίνακες Λειτουργίας Βιομηχανικού Ρομπότ/Αυτοματισμού

· Τηλεχειριστήρια (Γερανοί, Μηχανήματα Κατασκευών)

· Φορητά Τερματικά Απόκτησης και Επιθεώρησης Δεδομένων

2.  Smart Home & Internet of Things (IoT)

· Πίνακες ελέγχου Smart Home/Κεντρικές οθόνες ελέγχου

· Έξυπνοι διακόπτες τοίχου

· Πίνακες ελέγχου οικιακών συσκευών (Κλιματιστικά, Πλυντήρια ρούχων, Έξυπνες Πόρτες Ψυγείων/Παγομηχανές, Πλυντήρια πιάτων, Φούρνοι, Φούρνοι ατμού, Συνδυασμοί πλύσης/Στέγνωμα μπροστινού φορτίου, Έξυπνοι έλεγχοι κλιματιστικών/σύστημα φρέσκου αέρα, Έξυπνοι θερμοσίφωνες)

3. Ηλεκτρονικός & Εμπορικός Εξοπλισμός Καταναλωτών

· Φορητές κονσόλες παιχνιδιών, ψηφιακές κορνίζες φωτογραφιών, φορητές συσκευές αναπαραγωγής DVD, οθόνες ηχείων/ραδιόφωνο Bluetooth, τερματικά POS, τερματικά παραγγελιών, μηχανές παρακολούθησης χρόνου, ηλεκτρονικά λεξικά, μηχανές προσχολικής εκπαίδευσης/εκπαιδευτικές συσκευές, ηλεκτρονικά πληκτρολόγια, εμπορικά τερματικά χειρός (Or)

Γιατί περισσότεροι από 200 πελάτες συνεχίζουν να μας επιλέγουν;

Βασικά πλεονεκτήματα

• Σχεδίαση πολλαπλών διεπαφών για υψηλή συμβατότητα

Υποστηρίζει παράλληλα RGB, σειριακό RGB και CCIR656/601 ταυτόχρονα, επιτρέποντας την ευέλικτη προσαρμογή σε διαφορετικά βασικά σχήματα ελέγχου και μειώνοντας το κόστος προσαρμογής υλικού των πελατών.

• Περιβαλλοντική προσαρμοστικότητα βιομηχανικής ποιότητας

Διαθέτει εύρος θερμοκρασίας λειτουργίας από -10°C ~ +60°C και έχει περάσει πολλαπλές δοκιμές αξιοπιστίας, όπως αποθήκευση σε υψηλές χαμηλές θερμοκρασίες, κύκλους θερμοκρασίας, κραδασμούς και ESD, καθιστώντας το κατάλληλο για σκληρά περιβάλλοντα.

• Βελτιστοποιημένη εμπειρία οπτικής και αφής

Υιοθετεί ένα ματ φιλμ ανθεκτικό στο δακτύλιο Newton για την εξάλειψη των κροσσών παρεμβολής και τη διασφάλιση της ομαλής λειτουργίας αφής. η σκληρότητα της επιφάνειας είναι ≥ 3H για αντοχή στις γρατσουνιές, ιδανική για σενάρια λειτουργίας υψηλής συχνότητας.

• Ακριβής Μηχανική Δομή & Σχεδιασμός Εύκολης Συναρμολόγησης

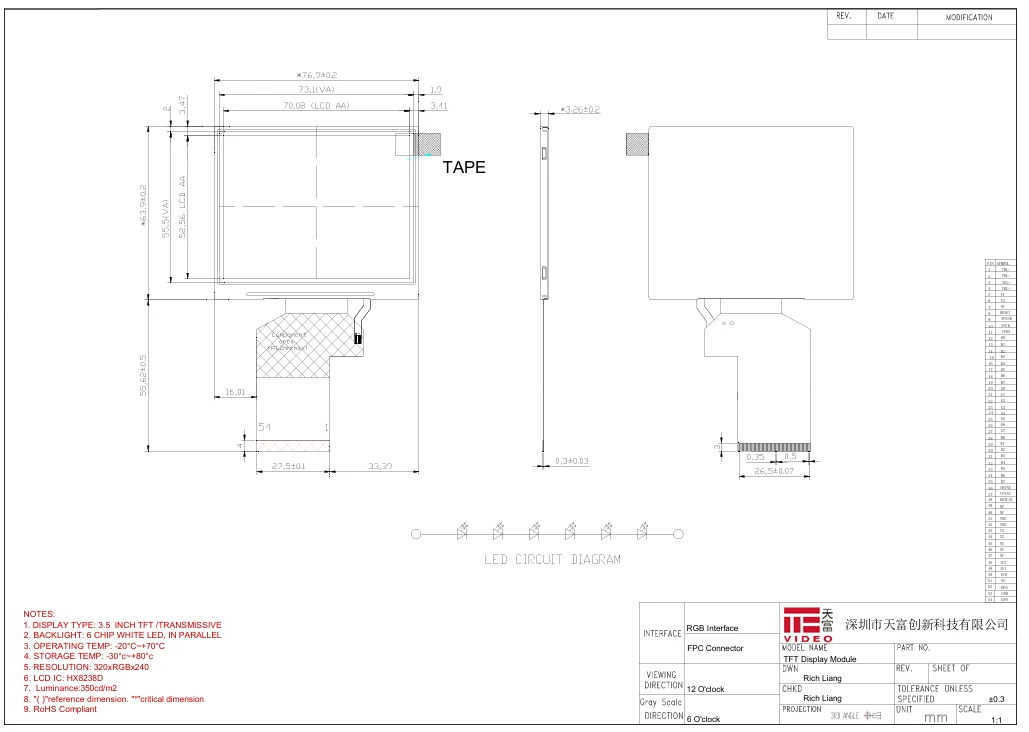

Παρέχει πολλαπλά σετ βασικών διαστάσεων, συμπεριλαμβανομένων AA, OD, VA και ελαστικού πλαισίου, διευκολύνοντας το άνοιγμα των δομικών οπών και το σχεδιασμό πλαστικοποίησης και μειώνοντας τη δυσκολία συναρμολόγησης.

• Τροφοδοσία ευρείας τάσης & χαμηλή κατανάλωση ρεύματος

Διαθέτει μεγάλο εύρος τάσης εισόδου 2,6V–3,6V, με χαμηλή ευαισθησία στις διακυμάνσεις του τροφοδοτικού, κατάλληλο για περιβάλλοντα τροφοδοσίας με μπαταρίες ή βιομηχανικά.

Ο αξιόπιστος συνεργάτης LCD σας με 16 χρόνια εξειδικευμένης εμπειρίας --- Tianfu

Όταν συγκρίνετε πολλούς προμηθευτές, πέρα ​​από τις παραμέτρους και τις τιμές, θα θέλαμε να μεταφέρουμε τη μοναδική μας αξία ως μικρού και μεσαίου μεγέθους κατασκευαστής με πάνω από 16 χρόνια αποκλειστικής εμπειρίας στη βιομηχανία οθονών υγρών κρυστάλλων. Επιλέγοντάς μας σημαίνει ότι λαμβάνετε περισσότερα από μια απλή μονάδα οθόνης – αποκτάτε έναν σταθερό, αξιόπιστο και μακροπρόθεσμο συνεργάτη με υψηλή απόκριση.

✅ Γνωρίζουμε τα προϊόντα μας και, το πιο σημαντικό, καταλαβαίνουμε τις ανάγκες σας

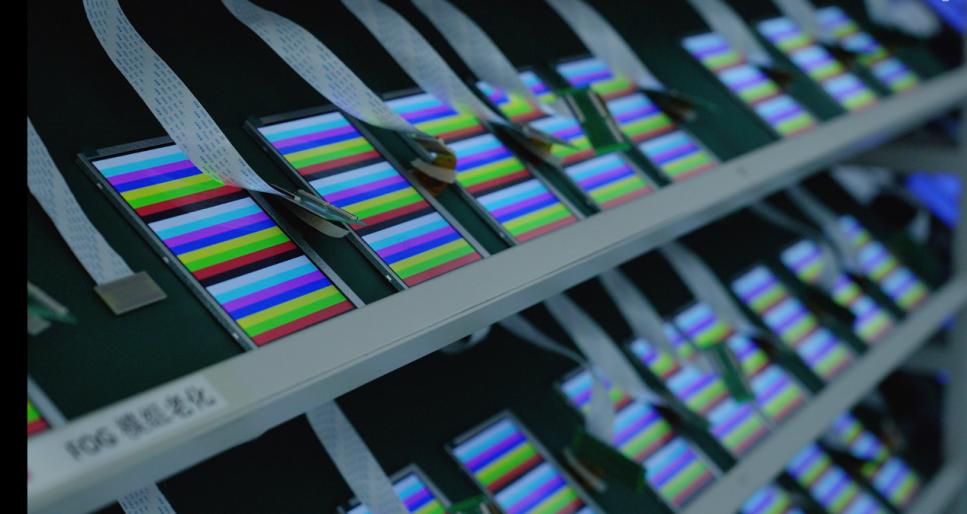

· Αποδεδειγμένες διαδικασίες κατασκευής: Η συσσωρευμένη εμπειρία 16 ετών μας έχει δώσει μια εις βάθος γνώση της εφαρμογής κλασικών IC προγραμμάτων οδήγησης όπως το HX8238D. Από τη συγκόλληση COG και την πλαστικοποίηση φιλμ ITO έως τις δοκιμές γήρανσης και την 100% επιθεώρηση, έχουμε δημιουργήσει ώριμες και σταθερές ροές εργασιών παραγωγής, διασφαλίζοντας ότι κάθε μονάδα που λαμβάνετε προσφέρει σταθερή απόδοση, αξιοπιστία και ανθεκτικότητα.

· Σχεδίαση με στόχευση σημείου πόνου: Η συμβατότητα πολλαπλών διασυνδέσεων (RGB/CCIR) της μονάδας και η ανοχή ευρείας θερμοκρασίας βιομηχανικής ποιότητας είναι τα αποτελέσματα βελτιστοποιήσεων σχεδιασμού που βασίζονται σε εκτενή σχόλια πελατών. Κατανοούμε ότι οι πελάτες μικρών και μεσαίων παρτίδων χρειάζονται μια «ευέλικτη» και στιβαρή οθόνη για να ανταποκρίνονται στις διαφορετικές απαιτήσεις πολλών έργων.

✅ Η μέτρια κλίμακα μας σημαίνει μεγαλύτερη εστίαση και ευελιξία

· Ταχεία ανταπόκριση και επικοινωνία: Δεν υπάρχουν επίπονες διαδικασίες τυπικές για μεγάλες επιχειρήσεις. Τα τεχνικά σας ερωτήματα, οι επιβεβαιώσεις προδιαγραφών ή τα αιτήματα τροποποίησης θα διεκπεραιώνονται απευθείας από έμπειρους μηχανικούς ή διαχειριστές έργων, με τους χρόνους απόκρισης να υπολογίζονται σε ώρες και όχι σε ημέρες.

· Υποστήριξη ευέλικτης προσαρμογής: Είτε χρειάζεστε προσαρμογές στο μήκος του FPC, στο pinout της διεπαφής, στη φωτεινότητα του οπίσθιου φωτισμού ή σε μικρές παρτίδες προσαρμογής συγκεκριμένων κωδικών προετοιμασίας υλικολογισμικού, έχουμε τη δυνατότητα για γρήγορες αποκρίσεις μηχανικής. Η παραγγελία σας των 500 μονάδων αντιμετωπίζεται με την ίδια προτεραιότητα με τους βασικούς λογαριασμούς.

· Αξία με γνώμονα την εστίαση: Ειδικευόμαστε στην κατασκευή μικρού έως μεσαίου μεγέθους οθονών TFT και αφής, με όλες τις βελτιώσεις της διαδικασίας και τα μέτρα ποιοτικού ελέγχου που επικεντρώνονται σε αυτή τη βασική δραστηριότητα. Αυτό που λαμβάνετε είναι το αποτέλεσμα μιας ομάδας αφοσιωμένης σε ένα εστιασμένο πεδίο εξειδίκευσης.

✅ Εκτιμούμε τη φήμη μας, διασφαλίζοντας ελεγχόμενη ποιότητα και σταθερό εφοδιασμό

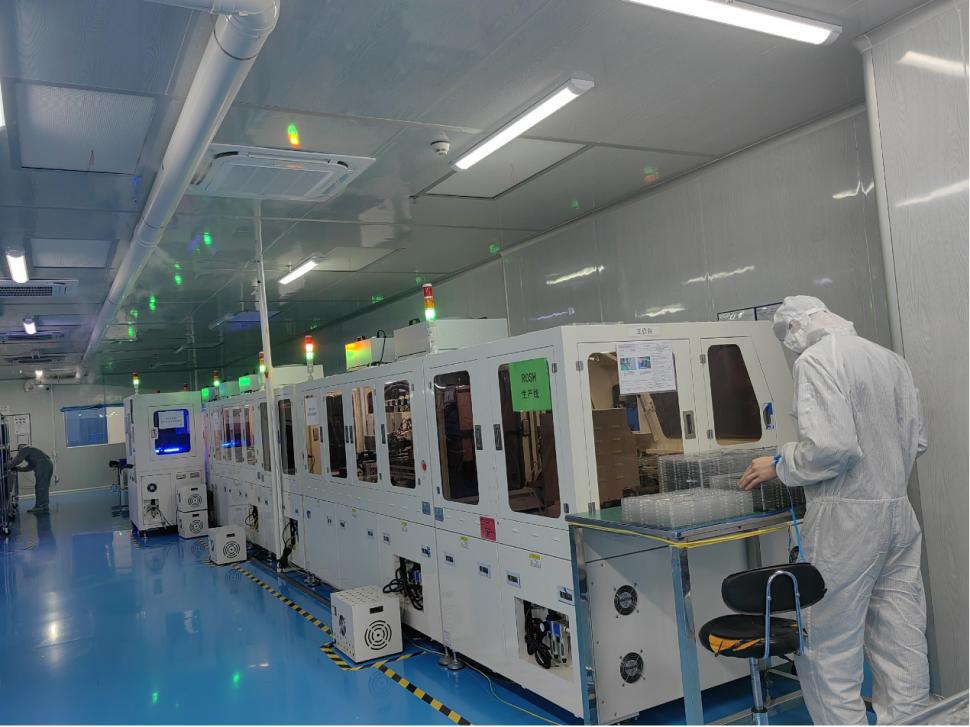

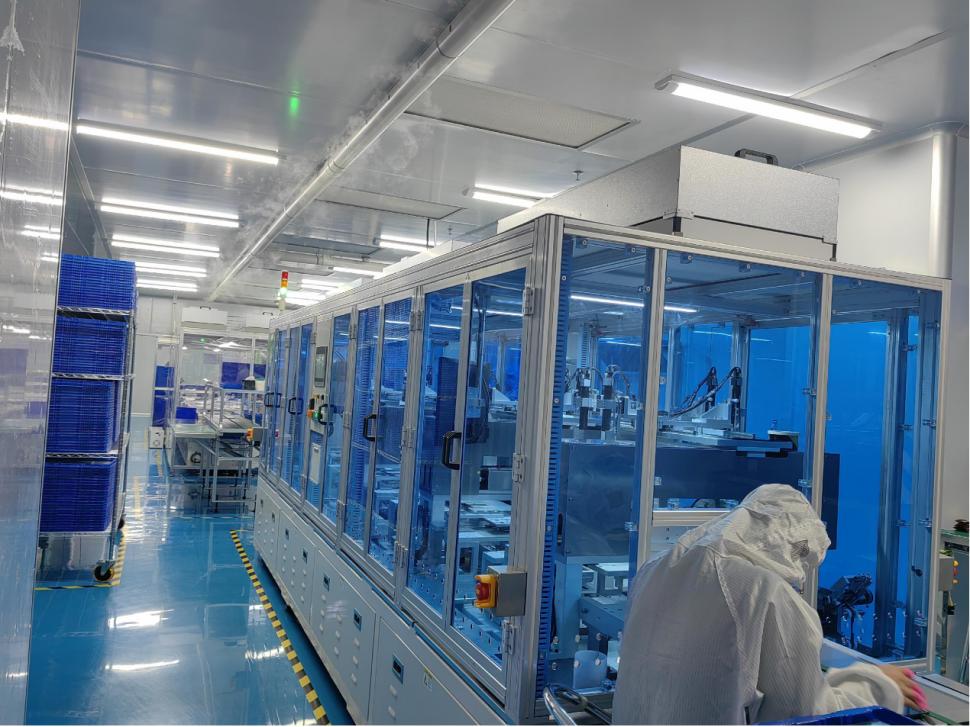

· Εσωτερική διαχείριση πλήρους κύκλου: Από την προμήθεια υλικού και την τοποθέτηση SMT έως τη συναρμολόγηση και τη δοκιμή της μονάδας, όλες οι κρίσιμες διαδικασίες ολοκληρώνονται στις δικές μας εγκαταστάσεις. Αυτό εξασφαλίζει πλήρη ποιοτική ιχνηλασιμότητα και έλεγχο, εξαλείφοντας τους κινδύνους ποιοτικών διακυμάνσεων που προκαλούνται από την εξωτερική ανάθεση.

· Μακροπρόθεσμη Δέσμευση Προμήθειας: Αναγνωρίζουμε πλήρως τη σημασία του κύκλου ζωής του προϊόντος για τα έργα σας. Για κλασικά εξαρτήματα όπως το HX8238D, έχουμε δημιουργήσει ένα ασφαλές σύστημα αποθέματος και μπορούμε να παρέχουμε εγγυημένη συνεχή παροχή, υποστηρίζοντας τις μακροπρόθεσμες ανάγκες παραγωγής σας με μηδενικές ανησυχίες.

· Διαφανής Συνεργασία: Είμαστε στην ευχάριστη θέση να παρέχουμε λεπτομερή δελτία δεδομένων, αναφορές δοκιμών και ακόμη και εισαγωγές διεργασιών. Πιστεύουμε ότι μόνο όταν οι πελάτες λαμβάνουν τεκμηριωμένες αποφάσεις αγοράς μπορούν να δημιουργηθούν μακροπρόθεσμες συνεργασίες.

✅ Ολοκληρωμένη υποστήριξη προ-πωλήσεων και μετά την πώληση

· Έτοιμη για χρήση Υποστήριξη Ανάπτυξης: Κάθε λειτουργική μονάδα διαθέτει σαφείς ορισμούς διεπαφής, επικυρωμένους κωδικούς προγραμμάτων οδήγησης (συμβατούς με κοινές πλατφόρμες MCU) και σχηματικές αναφορές, μειώνοντας σημαντικά τον χρόνο εντοπισμού σφαλμάτων των μηχανικών σας.

· Βοήθεια για την υλοποίηση της παραγωγής: Εάν χρησιμοποιείτε τις μονάδες μας για πρώτη φορά, μπορούμε να παρέχουμε οδηγίες για τη συγκόλληση, τις προφυλάξεις συναρμολόγησης και τις απλές λειτουργικές δοκιμές, βοηθώντας σας να επιτύχετε ομαλή μαζική παραγωγή.

· Αξιόπιστη Διασφάλιση Ποιότητας: Όλες οι μονάδες υποβάλλονται σε 100% ηλεκτρικές δοκιμές και επιθεωρήσεις αξιοπιστίας δειγματοληψίας πριν από την αποστολή, και υποστηρίζονται από 12μηνη εγγύηση ποιότητας.

Συνοπτικά, η επιλογή μας σημαίνει την επιλογή ενός αξιόπιστου συνεργάτη που προσφέρει:

Προϊόντα εξευγενισμένα από 16 χρόνια εμπειρίας στον κλάδο + Ευέλικτη ανταπόκριση στις ανάγκες προσαρμογής σας ως μικρομεσαία επιχείρηση + Αυστηρός ποιοτικός έλεγχος σαν να προστατεύουμε τη δική μας επωνυμία.

Μπορεί να μην είμαστε ο μεγαλύτερος προμηθευτής στην αγορά, αλλά δεσμευόμαστε να είμαστε αυτοί που σας καταλαβαίνουν καλύτερα και σας παρέχουν τη μεγαλύτερη ηρεμία.

faq

Ε1: Υποστηρίζει αυτή η οθόνη λειτουργία αφής;

Ναι, αυτή η μονάδα ενσωματώνει μια οθόνη αφής με αντίσταση (φιλμ ITO) που υποστηρίζει την αφή ενός σημείου. Διαθέτει τυπική διασύνδεση αντίστασης 4 συρμάτων και απαιτεί εξωτερικό τσιπ ελέγχου αφής ή MCU με ενσωματωμένο ADC.

Ε2: Μπορείτε να παρέχετε μια έκδοση με χωρητική αφή;

Η τρέχουσα τυπική έκδοση έρχεται με αντίσταση. Για χωρητική αφή (υποστήριξη αφής πολλαπλών σημείων), επικοινωνήστε μαζί μας για προσαρμογή.

Ε3: Ποια είναι η διαφορά μεταξύ CCIR656 και CCIR601 στη διεπαφή; Πώς πρέπει να επιλέξω;

Το CCIR656 είναι μια ενσωματωμένη μορφή σήματος συγχρονισμού (που χρησιμοποιείται συνήθως για ροές ψηφιακών βίντεο), ενώ το CCIR601 είναι μια ξεχωριστή μορφή σήματος συγχρονισμού. Εάν ο επεξεργαστής σας εξάγει τυπικά σήματα βίντεο ITU-R BT.656/BT.601 (π.χ. ορισμένοι επεξεργαστές πολυμέσων), είναι δυνατή η απευθείας σύνδεση. Εάν δεν είστε βέβαιοι, δώστε το κύριο μοντέλο ελέγχου σας και θα σας βοηθήσουμε με την επιλογή.

Ε4: Μπορεί το εύρος θερμοκρασίας λειτουργίας των -10°C ~ +60°C να επεκταθεί σε ευρύτερο εύρος;

Το τυπικό προϊόν έχει αυτό το εύρος θερμοκρασίας. Για βιομηχανικές απαιτήσεις ευρείας θερμοκρασίας όπως -30°C ~ +80°C, μπορεί να συζητηθεί η προσαρμογή, η οποία συνήθως περιλαμβάνει προσαρμογές στα υλικά υγρών κρυστάλλων και στις διαδικασίες κατασκευής.

Ε5: Είναι διαθέσιμες οι αντίστοιχες πλακέτες προγραμμάτων οδήγησης ή προσαρμογείς;

Μπορούμε να παρέχουμε πλακέτες προσαρμογέα RGB και πλακέτες προσαρμογέα αφής (συμπεριλαμβανομένων των IC αφής) για να απλοποιήσουμε τη σχεδίαση του κυκλώματος σας. Συμβουλευτείτε την ομάδα πωλήσεών μας για λεπτομέρειες.

Σχετικά με την παραγωγή και τη χρήση

Ε6: Ποιο είναι το επίπεδο προστασίας ESD της μονάδας;

Η μονάδα έχει περάσει δοκιμές ESD ±8kV (εκκένωση αέρα) / ±4kV (εκφόρτιση επαφής), ικανοποιώντας τις απαιτήσεις των γενικών βιομηχανικών περιβαλλόντων. Συνιστάται η λήψη κατάλληλων μέτρων γείωσης και μόνωσης κατά το σχεδιασμό του περιβλήματος του προϊόντος.

Ε7: Ο χρόνος απόκρισης 15 ms θα προκαλέσει θόλωση κίνησης;

Τα 15 ms είναι ο τυπικός χρόνος απόκρισης από γκρι σε γκρι, ο οποίος είναι επαρκής για τα περισσότερα σενάρια όπως ο βιομηχανικός έλεγχος, τα όργανα και οι διαδραστικές διεπαφές. Για αναπαραγωγή βίντεο υψηλής ταχύτητας (π.χ. πάνω από 30 fps), συνιστάται η αξιολόγηση της πραγματικής απόδοσης δυναμικής εικόνας.

Ε8: Πώς συνδέεται ο οπίσθιος φωτισμός της μονάδας;

Η ίδια η μονάδα δεν περιλαμβάνει κύκλωμα οδήγησης οπίσθιου φωτισμού, αλλά παρέχει ακίδες οπίσθιου φωτισμού LED (συνήθως +3,3V και GND). Πρέπει να συνδέσετε μια εξωτερική πηγή σταθερού ρεύματος ή κύκλωμα οδήγησης οπίσθιου φωτισμού. Το ρεύμα εξαρτάται από τη σειριακή-παράλληλη διαμόρφωση των LED οπίσθιου φωτισμού (τυπική τιμή: περίπου 60-100 mA).
