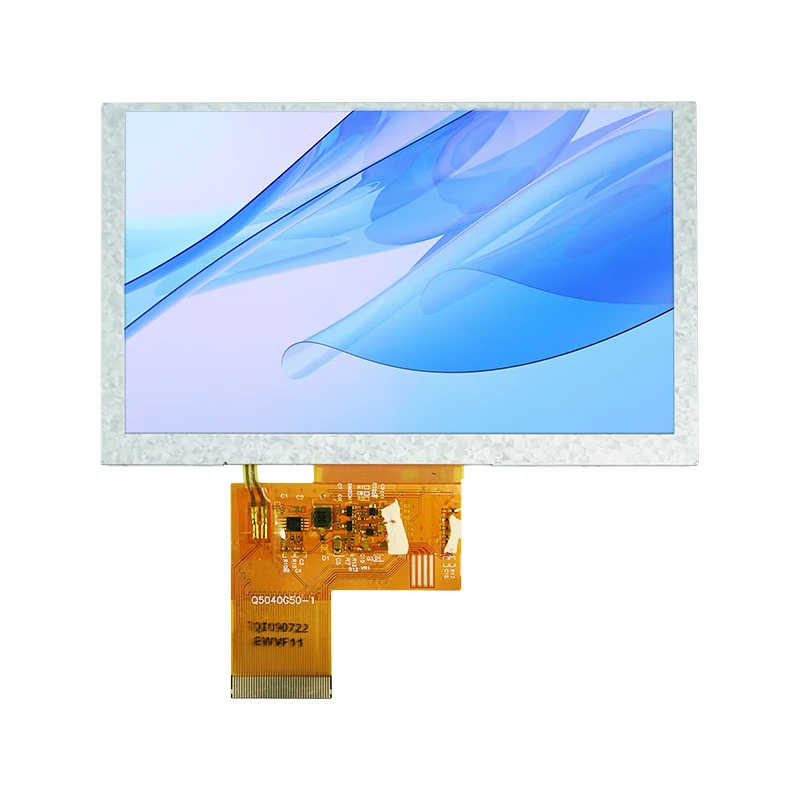

Έξυπνη οθόνη TFT LCD: Ένας πρακτικός οδηγός από την επιλογή στην ανάπτυξη

Στον σχεδιασμό αλληλεπίδρασης ενσωματωμένου συστήματος και ανθρώπου-μηχανής, τοΈξυπνη οθόνη TFT LCDδεν είναι πλέον απλώς ένα "συστατικό οθόνης" — είναι ένας κρίσιμος παράγοντας που καθορίζει την εμπειρία χρήστη και την επιτυχία του προϊόντος. Είτε αναπτύσσετε ένα βιομηχανικό HMI, έναν έξυπνο πίνακα ελέγχου στο σπίτι ή μια ιατρική συσκευή χειρός, πλοηγείστε στην τεράστια γκάμα Smart TFT LCD στην αγορά και κάνετε τη σωστή επιλογή, διασφαλίζοντας ταυτόχρονα ότι η γρήγορη ανάπτυξη είναι συχνά πιο περίπλοκη από ό,τι φαίνεται.

1. Επιλογή: Μην κοιτάτε μόνο το μέγεθος και την ανάλυση

Το πιο συνηθισμένο λάθος κατά τη φάση της επιλογής είναι να μένεις σε μια οθόνη με τη νοοτροπία ότι "φαίνεται σωστό". Στην πραγματικότητα, οι βασικές διαφορές μεταξύ των Smart TFT LCD συχνά βρίσκονται πέρα ​​από το φύλλο προδιαγραφών.

1.1 Τύπος διεπαφής: Το πρώτο κρίσιμο χάσμα

Ο τύπος διεπαφής καθορίζει άμεσα αν ο κύριος ελεγκτής σας μπορεί να οδηγήσει την οθόνη και πόσο περίπλοκη θα είναι η διαδικασία ανάπτυξης. Οι κοινοί τύποι διεπαφής έχουν ο καθένας τις δικές του κατάλληλες εφαρμογές:

Μια ειδική σημείωση: Εάν ο κύριος ελεγκτής σας είναι ένα MCU όπως το STM32F103 που δεν διαθέτει ενσωματωμένο ελεγκτή RGB, η απευθείας επιλογή μιας οθόνης διασύνδεσης RGB θα είναι εξαιρετικά δύσκολη. Θα χρειαστείτε ένα πρόσθετο τσιπ γέφυρας (όπως το SSD1963) ή εναλλακτικά, μεταβείτε σε οθόνη SPI ή παράλληλης διεπαφής.

1.2 Αντιστοίχιση ανάλυσης και μεγέθους

Η υψηλότερη ανάλυση δεν είναι πάντα καλύτερη. Στον κόσμο των ενσωματωμένων συστημάτων με περιορισμένο χώρο, υψηλότερη ανάλυση σημαίνει μεγαλύτερη χρήση μνήμης framebuffer, υψηλότερη κατανάλωση ενέργειας και υψηλότερο κόστος. Ένας εμπειρικός κανόνας είναι:

Για την εμφάνιση απλών εικονιδίων ή κειμένου (π.χ. πίνακες συσκευών): αρκεί 240x240 ή 320x320
Για τυπικές διεπαφές ανθρώπου-μηχανής (π.χ. τερματικά χειρός): 480x480 ή 800x480
Για εφαρμογές που απαιτούν καθαρά γραφήματα ή εικόνες: 720x720 ή μεγαλύτερη

Τα τετράγωνα TFT γίνονται όλο και πιο κοινά σε έξυπνα φορητά και βιομηχανικά όργανα. Οι κοινές προδιαγραφές περιλαμβάνουν 1,3 ίντσες (240x240), 3,4 ίντσες (480x480) και 4,0 ίντσες (720x720).

1.3 Περιβαλλοντική προσαρμοστικότητα: Εσωτερική, εξωτερική ή ακραίες συνθήκες;

Πολλά έργα λειτουργούν άψογα με τυπικές οθόνες κατά τη φάση δημιουργίας πρωτοτύπων, αλλά αντιμετωπίζουν προβλήματα όταν αναπτυχθούν στο πεδίο. Τρεις βασικές παράμετροι αξίζουν ιδιαίτερης προσοχής:

• Φωτεινότητα: 300–400 nits επαρκούν για χρήση σε εσωτερικούς χώρους. Οι ημιυπαίθριες εφαρμογές απαιτούν 500–800 nits. Η πλήρης χρήση σε εξωτερικούς χώρους κάτω από άμεσο ηλιακό φως απαιτεί 1000 nits ή υψηλότερα για ευανάγνωστη

• Θερμοκρασία λειτουργίας: Εμπορική κατηγορία: 0°C έως 50°C; Βιομηχανικός βαθμός: -20°C έως 70°C. τα αυτοκίνητα ή τα ακραία περιβάλλοντα απαιτούν -30°C έως 85°C ή μεγαλύτερη

• Γωνία θέασης: Για σενάρια όπου πολλά άτομα βλέπουν την οθόνη ή όπου η συσκευή είναι εγκατεστημένη υπό γωνία, προτιμώνται οι οθόνες IPS με πλήρη γωνία θέασης. Οι οθόνες TN είναι φθηνότερες αλλά παρουσιάζουν σημαντική αλλαγή χρώματος σε ευρείες γωνίες

1.4 Επεξεργασία οθόνης αφής και επιφάνειας

Εάν το προϊόν σας απαιτεί λειτουργικότητα αφής, πέρα ​​από την επιλογή μεταξύ τύπων αντίστασης και χωρητικότητας, υπάρχουν πολλές λεπτομέρειες που εύκολα παραβλέπονται:

Μέθοδος πλαστικοποίησης: Η οπτική συγκόλληση παρέχει καλύτερη διαύγεια και μειωμένη ανάκλαση σε σύγκριση με την πλαστικοποίηση με διάκενο αέρα, αλλά έχει υψηλότερο κόστος
Επιφάνεια: Αντιθαμβωτικές επικαλύψεις (AG), αντιανακλαστικές (AR) και αντιδαχτυλικά αποτυπώματα (AF) — για συσκευές εξωτερικού χώρου ή υψηλής φωτεινότητας, συνιστάται συνδυασμός AG+AR

Προσαρμογή γυαλιού καλύμματος: Απαιτούνται στρογγυλεμένες γωνίες, λογότυπα μεταξοτυπίας, τρύπες ή άλλες αισθητικές τροποποιήσεις

2. Hardware and Driver: Pitfall Avoidance

Μόλις επιλεγεί η οθόνη, ο σχεδιασμός υλικού και η ανάπτυξη προγραμμάτων οδήγησης εισάγουν ένα άλλο σύνολο πιθανών παγίδων.

2.1 Καλώδιο FPC και σύνδεση

Το καλώδιο FPC είναι η αιτία του 80% των δυσλειτουργιών της οθόνης. Ξεκλειδώνετε πάντα το μάνδαλο του συνδετήρα πριν τοποθετήσετε ή αφαιρέσετε το καλώδιο — αν το τραβήξετε βίαια μπορεί να καταστρέψετε τις χρυσές επαφές. Ποτέ μην συνδέετε ή αποσυνδέετε το FPC ενώ το σύστημα είναι ενεργοποιημένο, καθώς το εναπομένον ρεύμα μπορεί να κάψει τη διεπαφή.

Κατά την προσαρμογή του FPC, δώστε προσοχή στα εξής:

Εάν η σειρά των ακίδων και τα επίπεδα τάσης είναι συμβατά με την κύρια πλακέτα σας
Απαιτείται κάμψη, διεύρυνση ή δρομολόγηση γύρω από άλλα εξαρτήματα
Εάν το μήκος του FPC ταιριάζει με τον μηχανικό σχεδιασμό του περιβλήματος

2.2 Τροφοδοτικό και οπίσθιος φωτισμός

Οι TFT-LCD συνήθως απαιτούν πολλαπλές ράγες τάσης: VDD (λογική 3,3 V), VGH (θετική προκατάληψη), VGL (αρνητική προκατάληψη) και άλλες. Η μη φυσιολογική παροχή ρεύματος είναι η νούμερο ένα αιτία παραμόρφωσης χρώματος και τρεμούλιασμα οθόνης. Μια τυπική διαγνωστική προσέγγιση είναι να ελέγξετε εάν η τάση VCOM αποκλίνει από τις προδιαγραφές του φύλλου δεδομένων (για παράδειγμα, η υπέρβαση των 3,8 V συχνά οδηγεί σε αισθητό τρεμόπαιγμα).

Για οδήγηση με οπίσθιο φωτισμό, συνιστάται μια λύση σταθερού ρεύματος με μείωση της έντασης PWM. Εάν η συχνότητα PWM πέσει κάτω από τα 150 Hz, το ανθρώπινο μάτι μπορεί να αντιληφθεί τρεμόπαιγμα. Συνιστάται να αυξήσετε τη συχνότητα πάνω από 200 Hz.

2.3 IC και Βιβλιοθήκη γραφικών προγραμμάτων οδήγησης

Τα κοινά IC προγραμμάτων οδήγησης TFT περιλαμβάνουν τα ILI9341, ST7789 και ST7735. Μεταξύ αυτών, το ILI9341 προσφέρει την πιο άφθονη τεκμηρίωση και την απλούστερη υλοποίηση προγραμμάτων οδήγησης, καθιστώντας το κατάλληλο για εφαρμογές ανάλυσης 240x320.

Για τις βιβλιοθήκες γραφικών, το LVGL και το TouchGFX είναι οι κύριες επιλογές στον ενσωματωμένο χώρο. Το LVGL είναι ανοιχτού κώδικα και υποστηρίζει πολλαπλές πλατφόρμες, ενώ το TouchGFX είναι βαθιά βελτιστοποιημένο για μικροελεγκτές STM32.

3. Μια ειδική επιλογή: Έξυπνες σειριακές οθόνες UART

Εάν η ομάδα σας δεν θέλει να επενδύσει σημαντικό χρόνο στην ανάπτυξη προγραμμάτων οδήγησης γραφικών ή εάν ο κύριος ελεγκτής σας έχει περιορισμένους πόρους, η σειριακή οθόνη UART είναι μια επιλογή που αξίζει να εξετάσετε.

Τέτοιες οθόνες ενσωματώνουν ένα ενσωματωμένο MCU (π.χ., ATmega328PB) και μπορούν να ελεγχθούν απλά στέλνοντας εντολές μέσω της σειριακής θύρας, καταλαμβάνοντας μόνο τις ακίδες TX και RX.

Οι οθόνες UART στην αγορά εμπίπτουν γενικά σε δύο κατηγορίες:

Το πρώτο προσφέρει εξαιρετικά υψηλή απόδοση ανάπτυξης — μπορείτε ακόμη και να προσομοιώσετε το UI σε έναν υπολογιστή πριν το αναβοσβήσετε στην οθόνη. Το τελευταίο παρέχει περισσότερες δυνατότητες ελέγχου χαμηλού επιπέδου.

4. Γρήγορη αναφορά για τη διάγνωση κοινών βλαβών

Τέλος, ακολουθεί μια λίστα ελέγχου γρήγορης αναφοράς για την αντιμετώπιση προβλημάτων πεδίων υψηλής συχνότητας — μπορεί απλώς να σώσει την ημέρα:

Σύμπτωμα	Διεύθυνση Έρευνας Προτεραιότητας
Προβληματική οθόνη, χωρίς οθόνη	Ελέγξτε εάν το καλώδιο FPC είναι χαλαρό ή οξειδωμένο (80% των περιπτώσεων). επαληθεύστε τις ρυθμίσεις ανάλυσης/ρυθμού ανανέωσης
Παραμόρφωση χρώματος, κάθετες ρίγες, jitter	Ελέγξτε για μη φυσιολογικές τάσεις τροφοδοσίας (VGL/VGH/VCOM). ελέγξτε εάν η συχνότητα μείωσης του φωτισμού PWM είναι πολύ χαμηλή
Η χαμηλή εικόνα ή ο οπίσθιος φωτισμός δεν λειτουργούν	Ελέγξτε για παλιές λυχνίες οπίσθιου φωτισμού. επαληθεύστε την πραγματική τάση εξόδου του μετασχηματιστή ρεύματος
Διορθώθηκαν σκοτεινά/λευκά σημεία στην οθόνη	Φυσική βλάβη ή συμπίεση από την πίσω πλευρά (μη αναστρέψιμη — απαιτεί αντικατάσταση)

Η επιλογή και η ανάπτυξη TFT LCD είναι, στον πυρήνα της, μια αντιστάθμιση μεταξύ κόστους, απόδοσης, κύκλου ανάπτυξης και αξιοπιστίας. Δεν υπάρχει "καλύτερη" οθόνη — μόνο η "καταλληλότερη" λύση. Ελπίζω αυτός ο οδηγός να σας βοηθήσει να αποφύγετε περιττές παρακάμψεις στην αρχή του έργου σας, επιτρέποντάς σας να επικεντρώσετε περισσότερη προσπάθεια στη δημιουργία μιας πραγματικά διαφοροποιημένης εμπειρίας προϊόντος.
