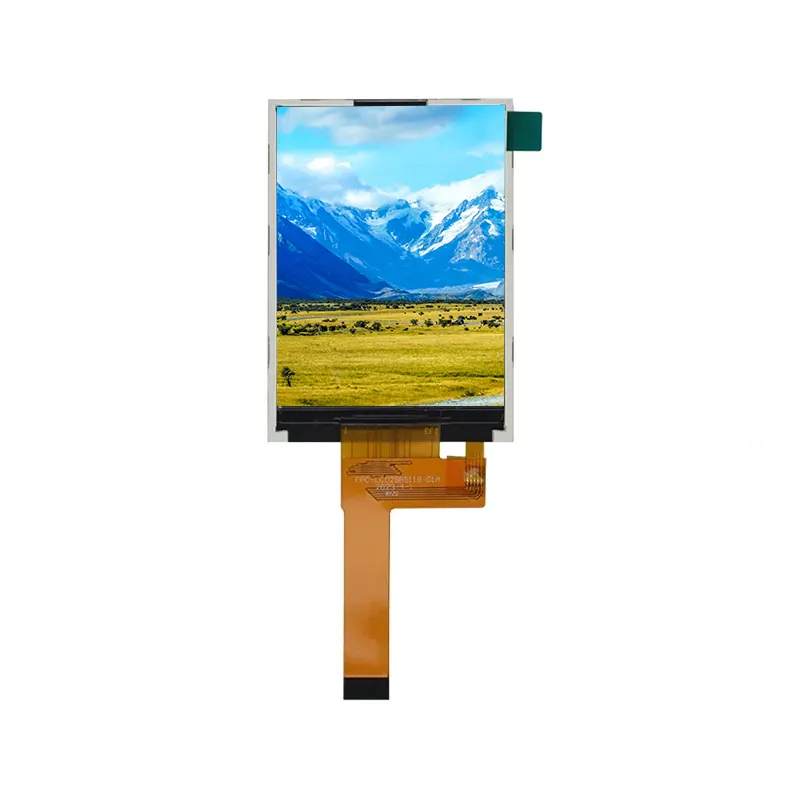

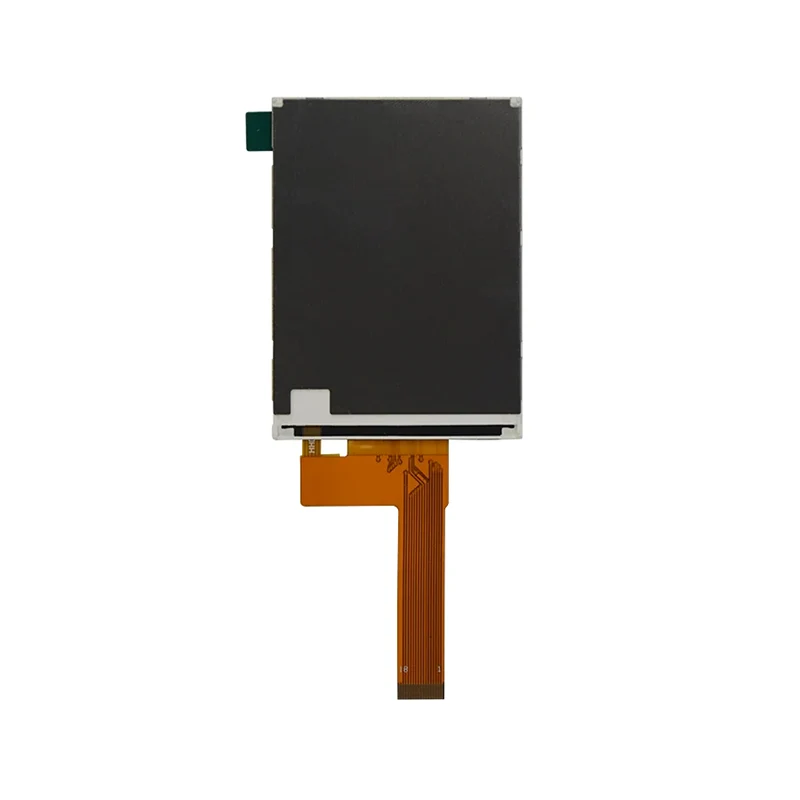

Μονάδα οθόνης LCD 2,7' Standard TN TFT

Η μονάδα οθόνης 2,7' Graphic Standard TN TFT LCD χρησιμοποιείται κυρίως σε βιομηχανικές και έξυπνες οικιακές οθόνες LCD. Οπως:

1.Βιομηχανικό τερματικό χειρός

Βιομηχανικές συσκευές χειρός: Προσαρμοσμένες οθόνες LCD για σαρωτές PDA/barcode

Ανθεκτικές οθόνες LCD | Ιδανικό για βιομηχανικούς ανιχνευτές και τερματικά δεδομένων

Προηγμένες οθόνες LCD για σαρωτές αποθέματος και φορητούς εκτυπωτές

Οθόνες υψηλής ποιότητας – Κατασκευασμένες για βιομηχανικές συσκευές χειρός

2.Έξυπνο σπίτι

Πίνακες ελέγχου Smart Home | Προσαρμοσμένες προηγμένες λύσεις LCD

Ανθεκτικές οθόνες LCD για καφετιέρες, ρομποτικές σκούπες και φούρνους

Έξυπνες οθόνες σπιτιού – Υψηλής ποιότητας και προσαρμοσμένης προσαρμογής

Καθέκαστα

Προδιαγραφές μονάδας οθόνης LCD προσαρμοσμένης οθόνης Tianfu 2,7' Standard TN TFT

Μια πραγματική εμπειρία εφαρμογής από την Tianfu: Προοπτική από έναν κατασκευαστή τερματικών δεδομένων κινητής τηλεφωνίας

"Κατά την ανάπτυξη του βιομηχανικού PDA νέας γενιάς, αυτή η μονάδα οθόνης 2,7' Graphic Standard TN TFT LCD έγινε η απόλυτη επιλογή μας. Ο οπίσθιος φωτισμός υψηλής φωτεινότητας (προσαρμόσαμε την έκδοση 500 cd/m²) και η αντιθαμβωτική θεραπεία έλυσαν πλήρως το σημείο πόνου της δύσκολης αναγνώρισης περιεχομένου οθόνης κάτω από έντονο εξωτερικό φως."

«Η αναλογία ευρείας οθόνης 960×240 είναι εξαιρετικά συμβατή με τη λογική αλληλεπίδρασης των τερματικών δεδομένων κινητής τηλεφωνίας: ο οριζόντιος χώρος είναι επαρκής για την πλήρη εμφάνιση γραμμωτών κωδίκων και αριθμών φορτωτικών, ενώ η κατακόρυφη διάταξη ταιριάζει απόλυτα με τον κλασικό σχεδιασμό διεπαφής «περιοχή εμφάνισης πληροφοριών + σταθερά κουμπιά κάτω», επιτρέποντας αποτελεσματική λειτουργία σε συμπαγή χώρο».

"Η λειτουργία χαμηλής κατανάλωσης της διασύνδεσης SPI βελτιώνει άμεσα τη διάρκεια ζωής της μπαταρίας του τερματικού. Με λογική κατανάλωση ενέργειας μόνο 8 mA για τη μονάδα, σε συνδυασμό με τη στρατηγική ελέγχου βαθμολόγησης οπίσθιου φωτισμού που έχουμε αναπτύξει μόνοι μας, η συνολική διάρκεια ζωής της μπαταρίας της συσκευής έχει αυξηθεί κατά περίπου 18% σε σενάρια λειτουργίας συνεχούς σάρωσης."

"Η σταθερότητα σε ευρεία θερμοκρασία (-20°C έως +70°C) και η μηχανική αξιοπιστία της μονάδας έχουν περάσει τις αυστηρές δοκιμές μας, συμπεριλαμβανομένων των δοκιμών κύκλου υψηλής θερμοκρασίας και πτώσης 1,2 μέτρων, ικανοποιώντας πλήρως τις απαιτήσεις ανθεκτικότητας σε βιομηχανικά περιβάλλοντα."

Στοχευμένη Βελτιστοποίηση & Υποστήριξη

Παρέχουμε βελτιωμένες λύσεις για τέτοιες εφαρμογές:

Αποκλειστικά χαρακτηριστικά: Βελτιωμένο πρόγραμμα οδήγησης οπίσθιου φωτισμού (υποστηρίζει μείωση της έντασης του φωτισμού PWM/γρήγορη αφύπνιση), άγγιγμα γαντιών, σχεδιασμός κατά των παρεμβολών και κιτ λειτουργίας εξοικονόμησης ενέργειας.

Προσαρμογή κλάδου: Διατίθενται προσαρμοσμένες εκδόσεις βελτιστοποιημένες για σενάρια όπως τα express logistics, η αποθήκευση ψυχρής αλυσίδας και οι επιθεωρήσεις σε εξωτερικούς χώρους.

Γρήγορη υποστήριξη: Παρέχετε συμβατά σχέδια αναφοράς με κύριους κινητήρες σάρωσης, εργαλεία δοκιμής γραμμής παραγωγής και μακροπρόθεσμη εγγύηση προμήθειας.

Σχόλια πελατών

"Τους τελευταίους 18 μήνες, χρησιμοποιήσαμε αθροιστικά περισσότερες από 35.000 μονάδες αυτής της μονάδας σε τρία από τα τερματικά προϊόντα μας. Αυτό που μας ικανοποιεί περισσότερο είναι η εξαιρετική συνέπεια παρτίδας και η εξαιρετικά γρήγορη τεχνική υποστήριξη, που παρέχουν μια σταθερή εγγύηση για τη μεγάλης κλίμακας παραγωγή και τη συντήρηση μετά την πώληση. Η Tianfu είναι ένα αξιόπιστο και προσαρμοσμένο εργοστάσιο LCD, τους εμπιστευόμαστε πάντα."

Εφαρμογή μονάδας οθόνης LCD 2,7' TFT Tianfu

Προηγούμενος χρόνος Tianfu

FAQ

Ε1: Πώς να επιλέξετε μεταξύ διασυνδέσεων SPI και RGB;

Α: Οι δύο διεπαφές πληρούν διαφορετικές απαιτήσεις εφαρμογής:

Η διεπαφή SPI διαθέτει μικρό αριθμό ακίδων (συνήθως 3–4 γραμμές δεδομένων), ιδανική για σενάρια όπου οι πόροι των ακροδεκτών MCU είναι περιορισμένοι και οι απαιτήσεις ρυθμού ανανέωσης είναι χαμηλές, όπως η εμφάνιση στατικών εικόνων ή η αργή ενημέρωση δεδομένων.

Η διεπαφή RGB επιτρέπει την παράλληλη μετάδοση δεδομένων με υψηλότερο ρυθμό ανανέωσης, κατάλληλη για εμφάνιση δυναμικού περιεχομένου, βίντεο ή γραφικών που αλλάζουν γρήγορα, αλλά απαιτεί περισσότερους πόρους καρφίτσας.

Ε2: Γιατί ο οπίσθιος φωτισμός απαιτεί σχετικά υψηλή τάση 8,7–10,2 V;

Α: Αυτή η μονάδα υιοθετεί ένα σχέδιο οπίσθιου φωτισμού με πολλαπλά LED συνδεδεμένα παράλληλα. Μια σχετικά υψηλή απαίτηση τάσης συνήθως σημαίνει ότι ο οπίσθιος φωτισμός αποτελείται από πολλαπλά LED συνδεδεμένα σε σειρά, τα οποία μπορούν να προσφέρουν ομοιόμορφη και επαρκή φωτεινότητα. Στην πραγματική χρήση, απαιτείται ένα αποκλειστικό κύκλωμα οδήγησης οπίσθιου φωτισμού. δεν μπορεί να συνδεθεί απευθείας σε λογικό τροφοδοτικό 3,3 V.

Ε3: Το εύρος θερμοκρασίας λειτουργίας της μονάδας πληροί τις απαιτήσεις βιομηχανικής εφαρμογής;

Α: Ναι. Το εύρος θερμοκρασίας λειτουργίας από -20°C έως +70°C καλύπτει τις απαιτήσεις των περισσότερων βιομηχανικών περιβαλλόντων. Για πιο ακραία περιβάλλοντα (όπως υπαίθρια εργαστήρια με έντονο κρύο ή υψηλή θερμοκρασία), μπορούμε να παρέχουμε μια έκδοση ευρείας θερμοκρασίας (απαιτείται προσαρμογή) που πληροί τις ειδικές απαιτήσεις από -40°C έως +85°C.

Ε4: Το εύρος θερμοκρασίας λειτουργίας της μονάδας πληροί τις απαιτήσεις βιομηχανικής εφαρμογής;

Α: Ναι. Το εύρος θερμοκρασίας λειτουργίας από -20°C έως +70°C καλύπτει τις απαιτήσεις των περισσότερων βιομηχανικών περιβαλλόντων. Για πιο ακραία περιβάλλοντα (όπως υπαίθρια εργαστήρια με έντονο κρύο ή υψηλή θερμοκρασία), μπορούμε να παρέχουμε μια έκδοση ευρείας θερμοκρασίας (απαιτείται προσαρμογή) που πληροί τις ειδικές απαιτήσεις από -40°C έως +85°C.

Ε5: Πώς να οδηγήσετε αυτήν την οθόνη προβολής; Τι περιφερειακά κυκλώματα χρειάζονται;

Α: Ένα βασικό σύστημα απαιτεί:

Λογική τροφοδοσία 3,3V (ακρίβεια ±5%)

Κύκλωμα οδήγησης οπίσθιου φωτισμού 8–10 V (σταθερό ρεύμα 15–25 mA)

MCU ή ελεγκτής οθόνης (υποστηρίζει διασύνδεση SPI ή RGB)

Προαιρετικό: Ελεγκτής οθόνης αφής (για εκδόσεις με δυνατότητα αφής)

Παρέχουμε πλήρη διαγράμματα κυκλώματος σχεδίασης αναφοράς και δείγματα κωδικών προγραμμάτων οδήγησης (υποστηρικτικές πλατφόρμες όπως STM32, ESP32 και Arduino).

Ε6: Ποιες πτυχές προσαρμογής υποστηρίζονται για αυτήν την οθόνη προβολής;

Α: Προσφέρουμε κορυφαίες στον κλάδο υπηρεσίες αρθρωτής προσαρμογής, με κύριες επιλογές προσαρμογής που περιλαμβάνουν:

Προσαρμογή διεπαφής και καρφίτσας

Προσαρμόστε τη θέση του συνδετήρα FPC και τη σειρά των καρφιτσών ώστε να ταιριάζει στη διάταξη PCB σας

Προσαρμόστε τα σύνολα εντολών διασύνδεσης SPI ώστε να ταιριάζουν με το κύριο τσιπ ελέγχου σας

Προσθήκη διεπαφής I2C για οθόνες αφής ή αισθητήρες φωτός περιβάλλοντος

Προσαρμογή οπτικής απόδοσης

Αντικαταστήστε τα υλικά υγρών κρυστάλλων με διαφορετικές γωνίες θέασης (IPS/FFS/TN)

Προσαρμογή φωτεινότητας οπίσθιου φωτισμού (προαιρετικό εύρος: 150–800 cd/m²)

Τροποποίηση γωνίας πολωτή (0°/90°/180°/270°)

Προσθέστε επιφανειακές επεξεργασίες όπως αντιθαμβωτική και κατά των δακτυλικών αποτυπωμάτων

Προσαρμογή Μηχανικής Δομής

Προσαρμόστε το συνολικό πάχος της μονάδας (ελάχιστο πάχος έως 1,8 mm)

Τροποποιήστε το μήκος FPC και την κατεύθυνση εξόδου του καλωδίου

Προσθέστε ή μειώστε τις θέσεις οπών στερέωσης

Προσαρμόστε το σχέδιο πλαισίου για συγκεκριμένες απαιτήσεις στεγανοποίησης

Ειδική Περιβαλλοντική Προσαρμοστικότητα

Έκδοση ευρείας θερμοκρασίας (-40°C έως +85°C)

Έκδοση υψηλής φωτεινότητας για ορατότητα σε εξωτερικούς χώρους

Ενισχυμένος σχεδιασμός με αντοχή στους κραδασμούς
