3.5 'Βιομηχανικός έλεγχος IPS TFT LCD Module

ΕΝΕΡΓΟΠΟΙΗΜΕΝΗ ΕΛΕΓΧΟΣ 3,5 'Βιομηχανικός έλεγχος IPS TFT MODULE SCREEN MODULE. Χαρακτηριστικά 320 × RGB × 240 Ανάλυση, εξαιρετικά λεπτές ζώνες (0,3 ± 0,03mm) και ακρίβεια διαστάσεων ± 0,2mm. Βελτιστοποιημένο για κατεύθυνση ελεύθερης προβολής με αυστηρές προδιαγραφές ευθυγράμμισης γυαλιού-bl. 3.5 'Βιομηχανικός έλεγχος IPS Η μονάδα οθόνης LCD είναι ιδανική για ενσωμάτωση οθόνης υψηλής ακρίβειας.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Υποστηρίζοντας τις δοκιμαστικές παραγγελίες μικρών παρτίδων και τα προσαρμοσμένα σχέδια υλικολογισμικού/διασύνδεσης, την κατασκευή της μονάδας οθόνης TIANFU της China TFT, η TianFU εξασφαλίζει την απρόσκοπτη ενσωμάτωση σε έξυπνα στοιχεία ελέγχου/φορητών οργάνων που υποστηρίζονται από εγγύηση 12 μηνών.

Σε χαρακτηριστικά αποθέματος

1. Κατασκευή υψηλής ακρίβειας

Οι αυστηρές διαστασιολογικές ανοχές εντός ± 0,2mm εξασφαλίζουν αξιόπιστη προσαρμογή και ολοκλήρωση εξαρτημάτων.

2. Οθόνη 3,5 "

3.5 'Βιομηχανικός έλεγχος IPS TFT Η μονάδα οθόνης LCD διαθέτει ένα πλαίσιο LCD 320 × RGB × 240 για καθαρή οπτική απόδοση.

3.ultra-λεπτές ζώνες σχεδιασμού

Οι κρίσιμες περιοχές επιτυγχάνουν αξιοσημείωτα λεπτές προφίλ έως 0,3 ± 0,03mm.

4. Μηχανική προβολή και συναρμολόγηση

3.5 'Βιομηχανικός έλεγχος IPS Η μονάδα οθόνης LCD επιτρέπει την ελεύθερη κατεύθυνση προβολής και περιλαμβάνει ακριβείς προδιαγραφές ευθυγράμμισης από γυαλί προς BLU (0,59mm/1,35mm).

Προσδιορισμός

Τύπος μονάδας	3,5 ιντσών TFT
Ψήφισμα	320 × RGB × 240
Διασυνδέομαι	24-bit RGB / σειριακό RGB / CCIR656 / CCIR601
Ταινία (ταινία ITO)	Matte Anti-Newton Ring, πάχος 0,188mm, αντίσταση φύλλου: 350 ~ 500 Ω
Οδηγός IC	HX8238D
Μηχανικές διαστάσεις	76,90 × 63,9 × 3,26 mm
Ενεργός χώρος	70.08 × 52.56 mm
Θερμοκρασία	-10 ° C ~ +60 ° C
Θερμοκρασία αποθήκευσης	-20 ° C ~ +70 ° C
Επιφανειακή σκληρότητα	≥ 3h
Χρόνος απόκρισης	≤ 15 ms
Αντίσταση κυκλώματος (x)	150 - 550 Ω (πλευρά φιλμ)
Αντίσταση κυκλώματος (Υ)	450 - 1100 Ω (πλευρά γυαλιού)
Βασικές διαστάσεις	AA (ενεργή περιοχή): 55.20 x 96.65 mm OD (περίγραμμα): 66,80 x 105,40 mm Adhesive VA (περιοχή προβολής): 57,9 x 99,4 mm Συγκολλητικό OD (περίγραμμα): 66.40 x 105.00 mm
Τροφοδοσία	3.3V (2.6-3.6V εύρος)
Περιβαλλοντική συμμόρφωση	Συμμορφώνεται με το ROHS
Δοκιμές αξιοπιστίας	• Υψηλή αποθήκευση θερμοκρασίας: 80 ° C/96h • Χαμηλή αποθήκευση θερμοκρασίας: -30 ° C/96h • Θερμική ποδηλασία: -30 ° C↔+80 ° C • ESD: ± 8KV AIR /± 4KV ΕΠΙΚΟΙΝΩΝΙΑ • Δόνηση: 10-150Hz, 100m/S2

Καθέκαστα

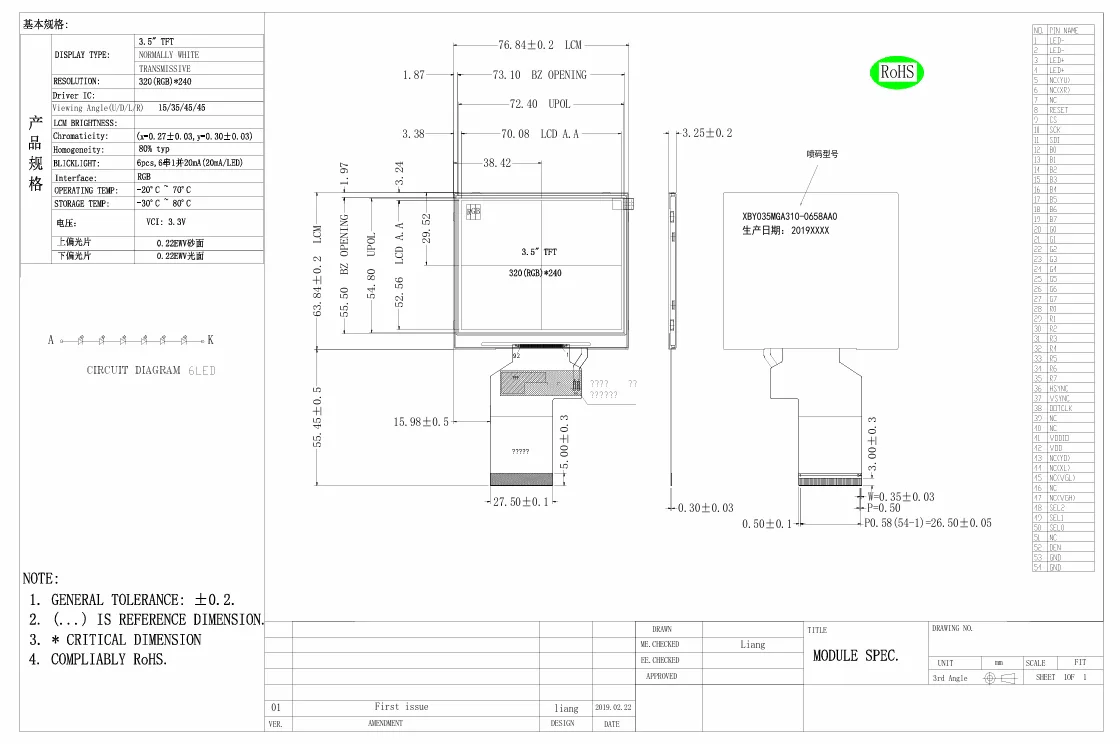

3.5' Industrial Control IPS TFT LCD Screen Module

Εφαρμογή

Tianfu Ηγετικός χρόνος

Πρότυπα προϊόντα		Προσαρμοσμένα προϊόντα
Παραγγείωση	Χρόνος παράδοσης	Τύπος προσαρμογής	Χρόνος παράδοσης
1-30 τεμ.	Αμέσως	B/L & FPC & TP	Μέσα σε 5 εβδομάδες
31-100 τεμ.	1 εβδομάδα	B/L & FPC & TP	Μέσα σε 5 εβδομάδες
101-500 τεμ.	Μέσα σε 2 εβδομάδες	B/L & FPC & TP	Μέσα σε 5 εβδομάδες
501-1000 τεμ.	Μέσα σε 3 εβδομάδες	B/L & FPC & TP	Μέσα σε 5 εβδομάδες
1001-5000 τεμ.	Μέσα σε 3 εβδομάδες	BL & FPC & TP	Μέσα σε 6 εβδομάδες
5000+ υπολογιστές	Μέσα σε 4 εβδομάδες	BL & FPC & TP	Μέσα σε 6 εβδομάδες
