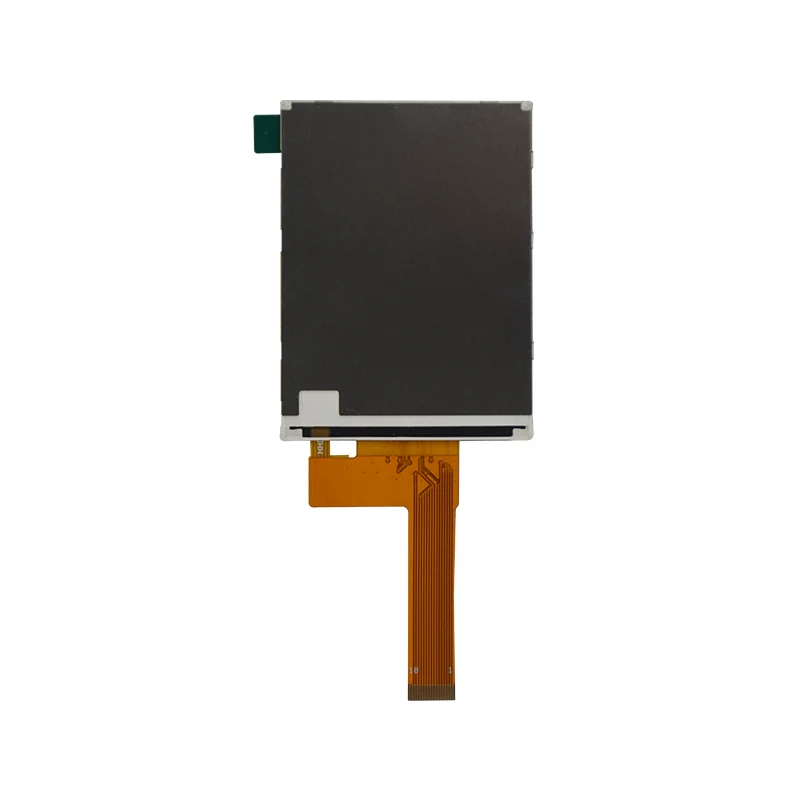

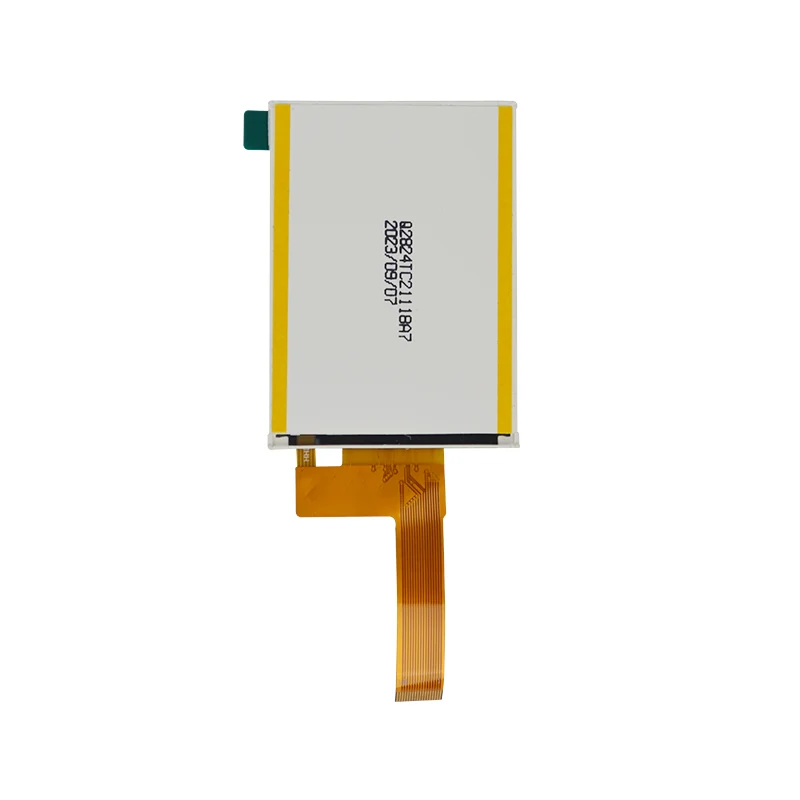

2.7 '300 NIT Standard IPS TFT LCD Module

Τύπος μονάδας

2,7 "χρώμα TFT/16M

Ψήφισμα

960 × 240 εικονοστοιχεία (γραφική κουκίδα)

Διασυνδέομαι

Spi & rgb

Λειτουργία εμφάνισης

Μεταδιδακτικό TFT

Οπίσθιος φωτισμός

Λευκή LED (παράλληλη)

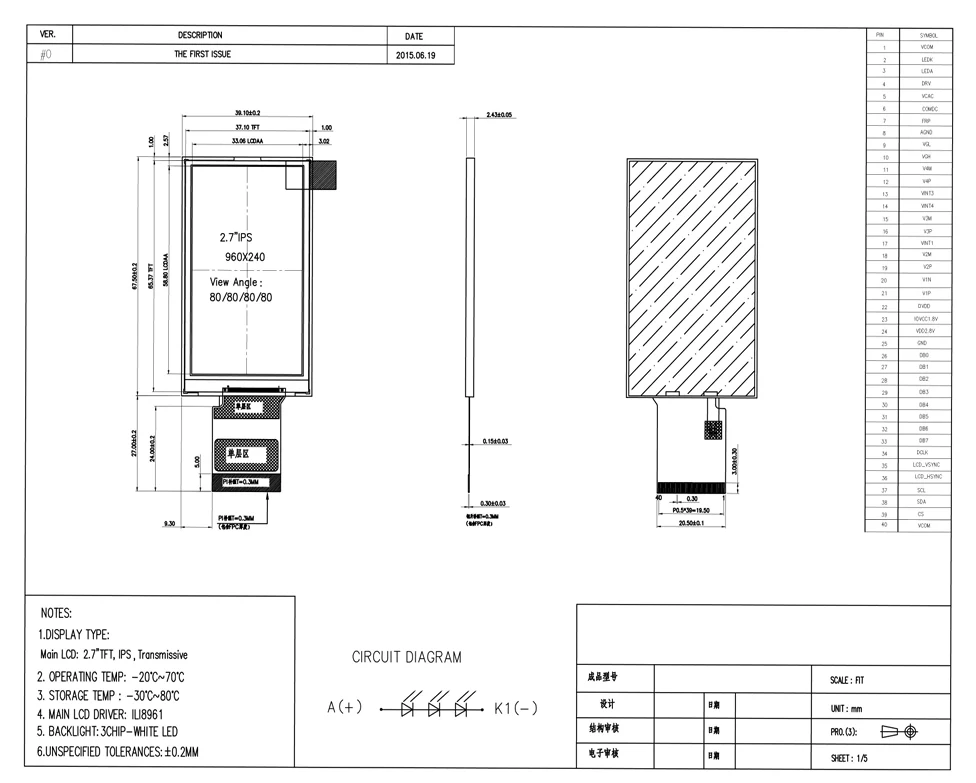

Μηχανικές διαστάσεις

39.1 (w) × 67.5 (h) × 2.4 (t) mm (αποκλεισμένη FPC)

Ενεργός χώρος

33.06 (w) × 58.80 (h) mm

Εικονοστοιχείο

0.18375 (w) × 0.13775 (h) mm

Ηλεκτρικές προδιαγραφές

· Τάση λογικής (VDD): 3.0-3.6V (τύπος 3.3V)

· Τάση εισόδου (VIH): 0,8 × iovcc έως iovcc

· Τάση εισόδου (VIL): -0.3V έως 0.2 × iovcc

· Τρέχουσα κατανάλωση: 8ma (τυπογραφικά)

Προδιαγραφές οπίσθιου φωτισμού

· Τάση: 8.7-10.2V

· Τρέχουσα: 15-25mA

· Θερμοκρασία λειτουργίας: -20 ° C έως +70 ° C

· Θερμοκρασία αποθήκευσης: -30 ° C έως +80 ° C

Χαρακτηριστικά χρονισμού

· Συχνότητα CLKIN: 13.5-30MHz (τύπος 27MHz)

· Περίοδος HSD: 1024-1907 κύκλοι clkin

· Κάθετος συγχρονισμός: 242.5-450.5h (NTSC/PAL)

Πρότυπα προϊόντα

Προσαρμοσμένα προϊόντα

Παραγγείωση

Χρόνος παράδοσης

Τύπος προσαρμογής

Χρόνος παράδοσης

1-30 τεμ.

Αμέσως

Γενικός

5-8 εβδομάδες

31-100 τεμ.

1 εβδομάδα

FPC

4 εβδομάδες

101-500 τεμ.

1-2 εβδομάδες

CTP

6 εβδομάδες

501-1000 τεμ.

2-5 εβδομάδες

B/l

6 εβδομάδες

1001-5000 τεμ.

4-5 εβδομάδες

Οδηγός οδηγού

8 εβδομάδες

5000+ υπολογιστές

5-7 εβδομάδες

Οθόνη

16 εβδομάδες
