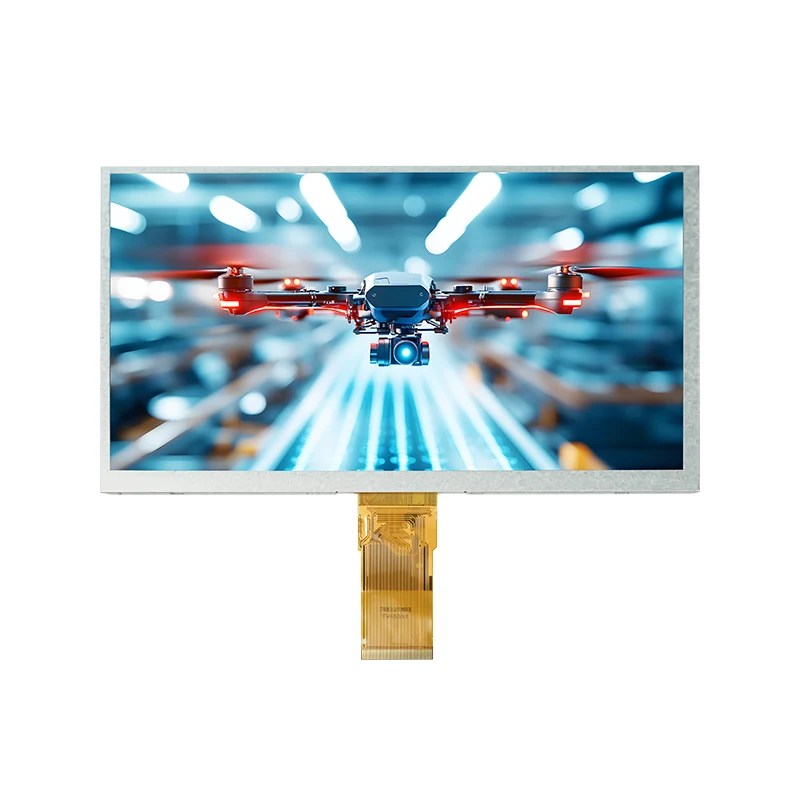

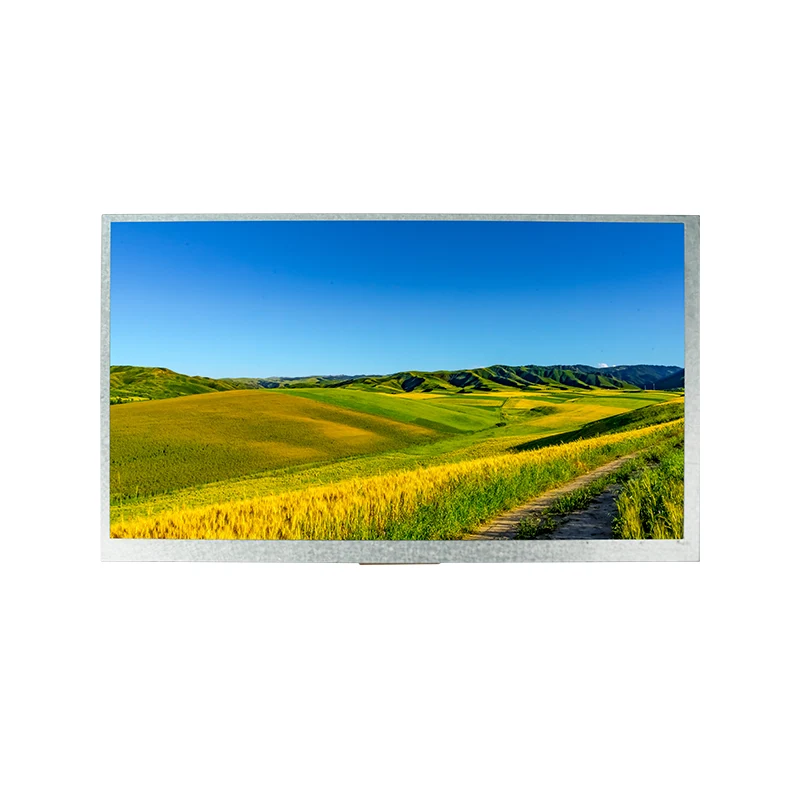

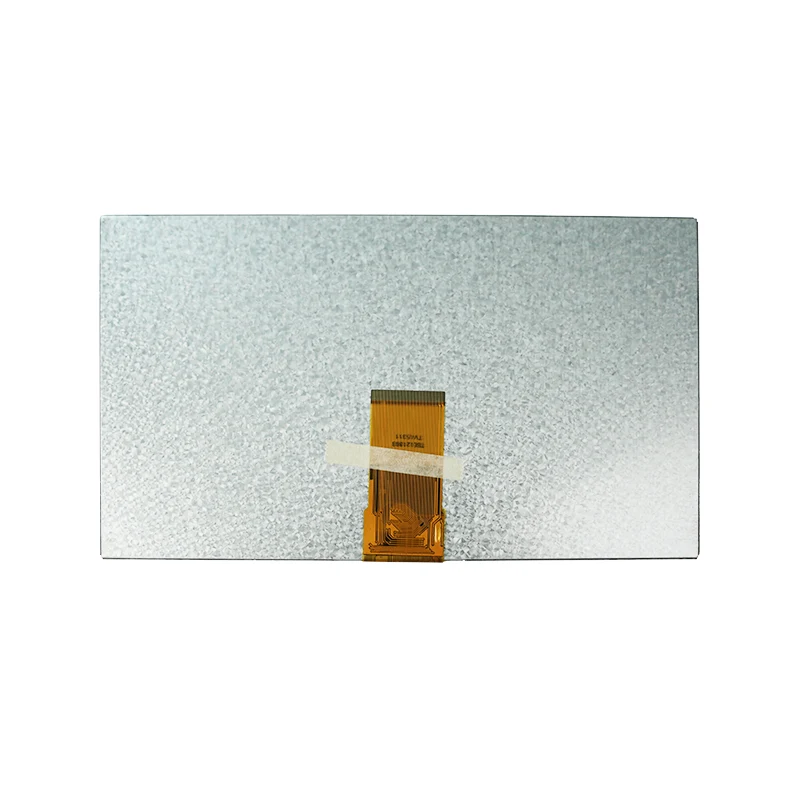

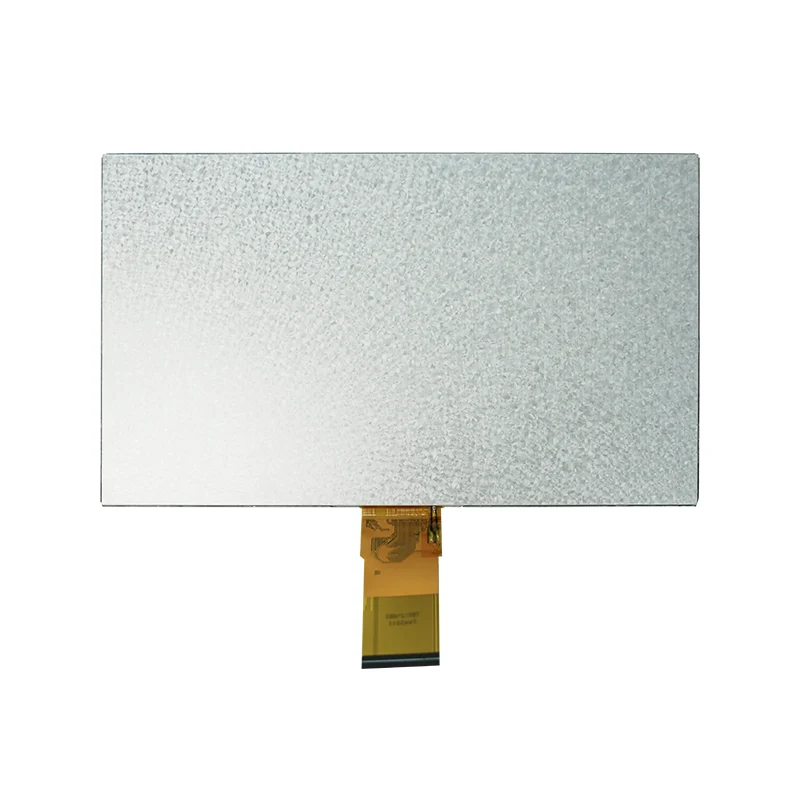

Μονάδα οθόνης 9,0' HMI Square TFT LCD

Η Tianfu προσφέρει μια ανθεκτική μονάδα οθόνης HMI Square TFT LCD 9,0 ιντσών με διεπαφή RGB 24-bit και τεχνολογία COG. Κατασκευασμένο για βιομηχανικό/ιατρικό αυτοματισμό, υποστηρίζει προσαρμοσμένους FPC, λειτουργεί από -20°C έως 70°C και υποστηρίζεται από αξιόπιστη εγγύηση 12 μηνών.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Βασικά Χαρακτηριστικά & Πλεονεκτήματα

🔍Σαφήνεια υψηλής ανάλυσης

TFT-LCD 9,0 ιντσών με pixel λωρίδων RGB 800×480 και κατεύθυνση θέασης 6 η ώρα για ευκρινή, ευρυγώνια ορατότητα.

🔌 Στιβαρή ενσωμάτωση

Η παράλληλη διεπαφή RGB 24-bit εξασφαλίζει απρόσκοπτη συμβατότητα με βιομηχανικά και καταναλωτικά συστήματα.

⚡ Εξαιρετικά Χαμηλό

Power Design Λειτουργεί αποτελεσματικά στα 2,8–3,3V (ψηφιακή) και 9,4–9,8V (αναλογική), ιδανική για εφαρμογές ευαίσθητες στην ενέργεια.

🌡️Εξαιρετική αντοχή

Αντέχει σε λειτουργία από -20℃ έως 70℃ και διαθέτει οπίσθιο φωτισμό LED 20.000 ωρών (18 LED, 120 mA) για σκληρά περιβάλλοντα.

🎯 Μηχανική Ακριβείας

Η τεχνολογία COG και η βελτιστοποιημένη τάση VCOM ελαχιστοποιούν τα τρεμόπαιγμα, εξασφαλίζοντας υψηλή αντίθεση και σταθερή απόδοση.

Tianfu Προσαρμοσμένη μονάδα οθόνης 9,0' HMI Square TFT LCD

Βασικές προδιαγραφές
Μέγεθος οθόνης	9,0 ιντσών a-Si TFT-LCD (Μεταβίβαση)
Ψήφισμα	800 (RGB) × 480 εικονοστοιχεία (λωρίδα RGB)
Λειτουργία εμφάνισης	Normal White TN, 6 η ώρα Κατεύθυνση προβολής
Διασύνδεση	24-bit Parallel RGB (MPU Interface)
Τάση τροφοδοσίας	Ψηφιακό: 2,8–3,3 V (DVDD) Αναλογικό: 9,4–9,8 V (AVDD) Τάση πύλης: VGH=17–19 V, VGL=-6,6~-5,4 V
Οπίσθιος φωτισμός	Λευκό LED × 18 (Συνολικό ρεύμα: 120 mA)

Απόλυτες Μέγιστες Αξιολογήσεις
Θερμοκρασία λειτουργίας	-20,0℃ ~ 70,0℃
Θερμοκρασία αποθήκευσης	-30,0℃ ~ 80,0℃

Ηλεκτρικά Χαρακτηριστικά
Ψηφιακή τάση τροφοδοσίας (DVDD)	3,0 V (Ελάχιστο) / 3,3 V (Τύπος) / 3,6 V (Μέγ.)
Αναλογική τάση τροφοδοσίας (AVDD)	9,4 V (Ελάχιστο) / 9,6 V (Τύπος) / 9,8 V (Μέγ.)
Gate On Voltage (VGH)	17 V (Ελάχιστο) / 18 V (Τύπος) / 19 V (Μέγ.)
Gate Off Voltage (VGL)	-6,6 V (Ελάχιστο) / -6 V (Τύπος) / -5,4 V (Μέγ.)
Κοινό σήμα οδήγησης ηλεκτροδίου (VCOM)	3,7 V (Τύπος)

Προδιαγραφές οπίσθιου φωτισμού
Προώθηση τάσης LED	9,0 V (Τύπος) / 9,9 V (Μέγ.)
Διάρκεια ζωής LED	20.000 Hr
Φωτεινότητα LED	≥3000 cd/m²
Φωτεινότητα LCM	120 cd/m²

Παράμετροι χρονισμού (οριζόντια)
Συχνότητα DCLK	33,3 MHz (Τύπος) / 50 MHz (Μέγ.)
Οριζόντια περιοχή εμφάνισης	800 DCLK
Πλάτος παλμού HS	1 DCLK (Ελάχιστο) / 48 DCLK (Τύπος)
Πίσω Βεράντα HS	88 DCLK
HS Μπροστινή Βεράντα	40 DCLK

Καθέκαστα

Πιστοποιήσεις & Διασφάλιση Ποιότητας

Η Tianfu Display δεσμεύεται να παρέχει αξιόπιστες, υψηλής ποιότητας μονάδες οθόνης. Οι διαδικασίες παραγωγής μας υποστηρίζονται από διεθνώς αναγνωρισμένες πιστοποιήσεις και αυστηρά συστήματα ποιοτικού ελέγχου.

Πιστοποίηση ISO 9001:2015:Τυποποιημένη ροή εργασιών διαχείρισης ποιότητας που εξασφαλίζει συνεχή βελτιστοποίηση απόδοσης.
Παγκόσμια συμμόρφωση:Πρώτες ύλες 100% συμβατές με RoHS & REACH, ασφαλείς για άμεση εισαγωγή στις αγορές της Ευρώπης και της Βόρειας Αμερικής.
100% επιθεώρηση διπλής πύλης:Κάθε μονάδα TFT υποβάλλεται σε πλήρη αυτοματοποιημένη ηλεκτρική, οπτική ομοιομορφία και περιβαλλοντική δοκιμή πριν από την ασφαλή συσκευασία.
Καταγραφές αξιοπιστίας παρτίδας: Υποχρεωτικές δοκιμές κυκλοποίησης θερμοκρασίας, αντοχής στην υγρασία και επιταχυνόμενης γήρανσης οπίσθιου φωτισμού που εκτελούνται σε κάθε παρτίδα παραγωγής.
Ιχνηλασιμότητα πλήρους παρτίδας:Σειριακή παρακολούθηση μονάδας που αντιστοιχίζεται σε μεμονωμένες ημερομηνίες παραγωγής, χημικές παρτίδες και αρχεία εργαστηριακών δοκιμών.

Γιατί να επιλέξετε την Tianfu; — Ανταγωνιστικά πλεονεκτήματα

Χαρακτηριστικό	Tianfu 9.0" HMI Square Module	Τυπική εναλλακτική
Θερμοκρασία λειτουργίας	-20℃ ~ 70℃ (ευρύ εύρος)	0℃ ~ 50℃ (περιορισμένο)
Διάρκεια ζωής οπίσθιου φωτισμού	20.000 ώρες	10.000–15.000 ώρες
Έλεγχος τρεμοπαίσματος	Βελτιστοποιημένη σχεδίαση VCOM + COG για ελάχιστο τρεμόπαιγμα	Βασική αντιστάθμιση, αισθητό τρεμόπαιγμα σε χαμηλή φωτεινότητα
Υποστήριξη προσαρμογής	Τροποποιήσεις FPC, B/L, TP, firmware με γρήγορη ανάκαμψη	Άκαμπτο MOQ, μεγάλοι χρόνοι παράδοσης
Πιστοποιήσεις Ποιότητας	ISO 9001, RoHS, REACH, πλήρης ιχνηλασιμότητα	Συχνά περιορισμένη τεκμηρίωση
Εγγύηση & Υποστήριξη	Εγγύηση 12 μηνών, τεχνική υποστήριξη, 24ωρη απόκριση	Τυπικό 3–6 μήνες, περιορισμένη τεχνική βοήθεια
Δείγματα & Παραγγελίες Μικρών Παρτίδων	Δεκτό (1-30 τμχ άμεσο απόθεμα)	Απαιτείται υψηλό MOQ
