Μονάδα οθόνης 4,3' IPS έγχρωμη TFT LCD

Βασικά Χαρακτηριστικά

• Οθόνη υψηλής φωτεινότητας: Τυπική φωτεινότητα 500 cd/m² (ελάχιστο 450 cd/m²), εξασφαλίζοντας καθαρή ορατότητα ακόμη και σε έντονο φως περιβάλλοντος.

• Λειτουργία ευρείας θερμοκρασίας: Υποστηρίζει εύρος θερμοκρασίας λειτουργίας από -20°C έως 60°C, κατάλληλο για βιομηχανικά περιβάλλοντα.

• Ευρείες γωνίες θέασης: Τυπική οριζόντια γωνία θέασης 70° και κατακόρυφη γωνία θέασης 45°–60°, επιτρέποντας άνετη θέαση από πολλαπλές γωνίες.

• Γρήγορη απόκριση: Τυπικός χρόνος απόκρισης 20 ms, ιδανικός για εμφάνιση δυναμικών εικόνων.

• Σχεδιασμός εξοικονόμησης ενέργειας: Λειτουργεί σε χαμηλή τάση 3,2 V με βελτιστοποιημένη απόδοση για τον λευκό οπίσθιο φωτισμό LED.

Tianfu Customized 4,3' Transmissive IPS Color TFT LCD Module Display Module

Λεπτομέρειες μονάδας οθόνης Tianfu 4.3' Transmissive IPS Color TFT LCD

Η Μονάδα Οθόνης Οθόνης TFT LCD 4.3' Transmissive IPS Color TFT χρησιμοποιείται σε διάφορους τομείς ως εξής:

Βιομηχανικός Αυτοματισμός και Έλεγχος

• Industrial HMI Panels: Παρακολούθηση γραμμής παραγωγής, ένδειξη κατάστασης εξοπλισμού

• Όργανα δοκιμής και μέτρησης: παλμογράφος, διεπαφές οθόνης αναλυτή φάσματος

• Τερματικά ελέγχου PLC: Διεπαφές ανθρώπου-μηχανής για εργοστασιακά συστήματα αυτοματισμού

Συστήματα Αυτοκινήτων και Μεταφορών

• Οθόνες πλοήγησης εντός οχήματος: Οθόνες πλοήγησης αυτοκινήτου μετά την αγορά

• Πληροφορίες για τα Μέσα Μαζικής Μεταφοράς: Συστήματα άφιξης στάσεων λεωφορείων, τερματικοί σταθμοί έκδοσης εισιτηρίων

• Όργανα Μηχανημάτων Κατασκευών: Πίνακες χειριστή εκσκαφέα, γερανού

Ιατρικός και Υγειονομικός Εξοπλισμός

• Φορητές ιατρικές συσκευές: Οθόνη, οθόνες διαγνωστικού εξοπλισμού

• Τερματικά παρακολούθησης υγείας: Διασυνδέσεις συσκευών υγειονομικής περίθαλψης της κοινότητας

• Εργαστηριακά όργανα: Οθόνες εμφάνισης δεδομένων για όργανα ανάλυσης

Έξυπνο σπίτι και IoT

• Έξυπνοι πίνακες ελέγχου: Διασυνδέσεις αφής για οικιακά κεντρικά συστήματα ελέγχου

• Οθόνες παρακολούθησης ασφαλείας: Κατασκευή οθονών συστημάτων ενδοεπικοινωνίας

• Smart Appliance Interfaces: Ψυγείο υψηλής ποιότητας, πίνακες ελέγχου πλυντηρίου ρούχων

Εμπορικός και Λιανικός Εξοπλισμός

• Συστήματα POS: Εμφανίζει τερματικά λιανικής

• Οθόνες πληροφοριών διαφήμισης: Εφαρμογές ψηφιακής σήμανσης μικρής κλίμακας

Η αξιολόγηση του πελάτη μας: Πίνακας βιομηχανικού θερμοστάτη

Ένας κατασκευαστής βιομηχανικού εξοπλισμού υιοθέτησε αυτή τη μονάδα ως διεπαφή οθόνης για το σύστημα ελέγχου θερμοκρασίας. Λειτουργεί σταθερά για πάνω από 2 χρόνια σε ψυχρό περιβάλλον αποθήκευσης στους -10°C, χωρίς υποβάθμιση της φωτεινότητας. Η γωνία θέασης πληροί τις απαιτήσεις για παρακολούθηση πολλαπλών γωνιών.

Ε1: Ποιες είναι οι απαιτήσεις τροφοδοσίας για αυτήν τη μονάδα TFT 4,3 ιντσών;

Α: Η μονάδα απαιτεί δύο τροφοδοτικά: 1) 3,2 V (τυπικό) για το τμήμα λογικής. 2) 12–16V για τον οπίσθιο φωτισμό LED, με τυπική τιμή 14V. Το ρεύμα οπίσθιου φωτισμού είναι περίπου 40 mA. Συνιστάται η χρήση σταθερού μετατροπέα DC-DC για να αποφευχθούν οι διακυμάνσεις της τάσης που επηρεάζουν την απόδοση της οθόνης.

Ε2: Μπορεί η μονάδα να λειτουργεί κανονικά σε περιβάλλοντα χαμηλής θερμοκρασίας;

Α: Ναι, αυτή η μονάδα έχει υποβληθεί σε αυστηρές δοκιμές και μπορεί να λειτουργήσει κανονικά σε εύρος θερμοκρασίας περιβάλλοντος από -20°C έως 60°C. Σε περιβάλλοντα χαμηλής θερμοκρασίας, ο αρχικός χρόνος εκκίνησης μπορεί να παραταθεί ελαφρώς (περίπου 1–2 δευτερόλεπτα), αλλά η απόδοση της οθόνης δεν επηρεάζεται. Το εύρος θερμοκρασίας αποθήκευσης είναι -20°C έως 70°C.

Ε3: Ποια είναι τα χαρακτηριστικά γωνίας θέασης της μονάδας; Ποιες θέσεις εγκατάστασης είναι κατάλληλες;

Α: Αυτή η ενότητα υιοθετεί ένα σχέδιο γωνίας θέασης 12 η ώρα, με τυπική οριζόντια γωνία θέασης 70° και κατακόρυφη γωνία θέασης 45°–60°. Είναι κατάλληλο για εγκατάσταση σε επίπεδο θέσης με ή λίγο πάνω από τα μάτια του παρατηρητή. Για εφαρμογές που απαιτούν προβολή πολλαπλών γωνιών, συνιστάται η προσαρμογή της γωνίας εγκατάστασης ή η επιλογή μοντέλου με άλλες προδιαγραφές γωνίας θέασης.

Ε4: Ο χρόνος απόκρισης 20 ms υποστηρίζει την αναπαραγωγή βίντεο;

Α: Ο τυπικός χρόνος απόκρισης των 20 ms (μέγιστο 30 ms) μπορεί να υποστηρίξει τα περισσότερα σενάρια εφαρμογών, συμπεριλαμβανομένων των ενημερώσεων δεδομένων, της εναλλαγής GUI και της αναπαραγωγής βίντεο τυπικής ευκρίνειας. Για εφαρμογές βίντεο κίνησης ή gaming υψηλής ταχύτητας, συνιστάται να επιλέξετε ένα αποκλειστικό μοντέλο με μικρότερο χρόνο απόκρισης.

Ε5: Πώς είναι η διάρκεια ζωής της μονάδας και η υποβάθμιση του οπίσθιου φωτισμού;

Α: Υπό ονομαστικές συνθήκες λειτουργίας, η μονάδα έχει σχεδιαστεί για να έχει διάρκεια ζωής πάνω από 30.000 ώρες. Η υποβάθμιση της φωτεινότητας του οπίσθιου φωτισμού LED είναι συνήθως λιγότερο από 10% μέσα σε 10.000 ώρες. Συνιστάται να αποφεύγετε τη λειτουργία στη μέγιστη φωτεινότητα για παρατεταμένες περιόδους για να παρατείνετε τη διάρκεια ζωής του οπίσθιου φωτισμού.

Ε6: Υποστηρίζει τη λειτουργία αφής;

Α: Αυτό το μοντέλο είναι μονάδα μόνο για οθόνη και δεν ενσωματώνει τη λειτουργία αφής. Ωστόσο, μπορούμε να παρέχουμε ταιριαστά εξαρτήματα οθόνης αφής με αντίσταση ή χωρητική και να βοηθήσουμε στη διαδικασία πλαστικοποίησης. Η οθόνη αφής πρέπει να αγοραστεί και να ενσωματωθεί ξεχωριστά.

Δείγμα Πολιτικής Προμήθειας

Διαθεσιμότητα δειγμάτων: Δείγματα μικρών παρτίδων 1–10 τεμαχίων είναι διαθέσιμα για αξιολόγηση και δοκιμή πελατών.

Περιλαμβανόμενη τεκμηρίωση: Κάθε δείγμα πακέτο περιλαμβάνει:

• Πλήρες φύλλο δεδομένων προϊόντος

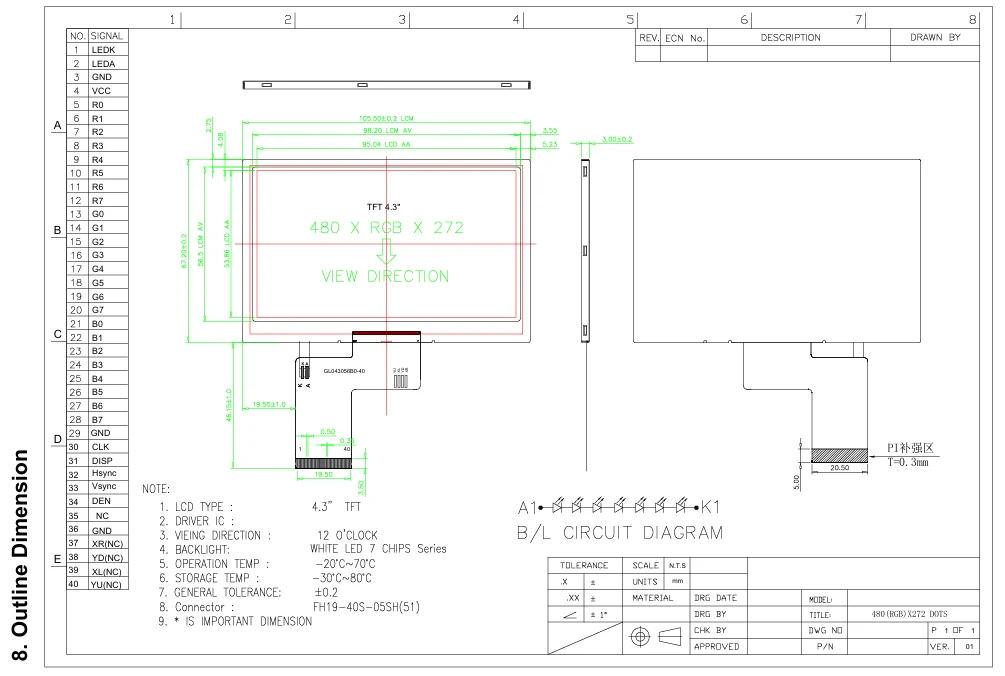

• Μηχανικά σχέδια (αρχεία CAD σε μορφές DXF/STEP)

• Ορισμοί ακίδων και διάγραμμα ηλεκτρικής σύνδεσης

• Συνιστώμενος χρονισμός αρχικοποίησης και κωδικός διαμόρφωσης καταχωρητή

• Οδηγίες για ασφαλή λειτουργία και προστασία ESD

Δείγματα Προτάσεων Αξιολόγησης

Πριν ζητήσετε δείγματα, βεβαιωθείτε ότι η τεχνική ομάδα σας έχει τις ακόλουθες δυνατότητες:

• Δυνατότητα οδήγησης: Δυνατότητα παροχής λογικής ισχύος 3,2 V και ισχύος οπίσθιου φωτισμού LED 12–16 V για τη μονάδα

• Συμβατότητα διεπαφής: Η μητρική πλακέτα συστήματος μπορεί να φιλοξενήσει υποδοχή 40 ακίδων FH19‑40S‑0.5SH(51) ή ισοδύναμη λύση προσαρμογέα

• Υποστήριξη σήματος: Το κύριο τσιπ ελέγχου μπορεί να εξάγει σήματα παράλληλης διασύνδεσης RGB 24 bit ή 16 bit

• Θερμικά ζητήματα: Διατηρήθηκε επαρκής χώρος απαγωγής θερμότητας μέσα στη συσκευή σας

🔧 Πεδίο Επαγγελματικής Τεχνικής Υποστήριξης

Βασική τεχνική υποστήριξη (Παρέχεται δωρεάν)

Προσφέρουμε την ακόλουθη επαγγελματική τεχνική υποστήριξη που σχετίζεται με την ενότητα LCD σε άμεσους πελάτες:

1. Προδιαγραφές και Συμβουλευτική Ενσωμάτωσης

• Ερμηνεία ηλεκτρικών χαρακτηριστικών της μονάδας και συστάσεις σχεδιασμού τροφοδοτικού

• Μηχανολογική εγκατάσταση και ανάλυση δομικής συμβατότητας

• Οδηγίες για τις διαδικασίες συγκόλλησης συνδετήρων και συναρμολόγησης καλωδίων

• Συστάσεις για αξιολόγηση περιβαλλοντικής προσαρμοστικότητας (θερμοκρασία/υγρασία).

2. Τεχνική τεκμηρίωση IC προγράμματος οδήγησης

• Πλήρες φύλλο δεδομένων για το IC του προγράμματος οδήγησης ILI6485

• Λεπτομερή παραδείγματα διαμόρφωσης καταχωρητή και ακολουθίας αρχικοποίησης

• Ανάλυση παραμέτρων χρονισμού διεπαφής και συστάσεις αντιστοίχισης

• Σχήμα αναφοράς για διόρθωση γάμα χρώματος

3. Καθοδήγηση συντονισμού οπτικής απόδοσης

• Μέθοδοι και πρότυπα δοκιμής ομοιομορφίας φωτεινότητας

• Προτάσεις βελτιστοποίησης για χαρακτηριστικά γωνίας θέασης σε πραγματικές εγκαταστάσεις

• Οδηγίες προσαρμογής για απόδοση αντίθεσης και χρώματος

• Σχέδια δοκιμών και αξιολόγησης χρόνου απόκρισης

4. Υποστήριξη επαλήθευσης αξιοπιστίας

• Συνιστώμενες συνθήκες και κύκλοι δοκιμών καύσης

• Σχεδιασμός και συστάσεις προστασίας ESD

• Μέθοδοι δοκιμής κύκλου θερμοκρασίας

• Βασικά σημεία για τη μακροπρόθεσμη αξιολόγηση της λειτουργικής αξιοπιστίας

Απάντηση Τεχνικής Υποστήριξης

• Χρόνος απόκρισης: Τεχνικές ερωτήσεις απαντώνται εντός 24 ωρών τις εργάσιμες ημέρες

• Μέθοδοι επικοινωνίας: Υποστήριξη μέσω email, τηλεφώνου και διαδικτυακών συσκέψεων για εις βάθος τεχνική ανταλλαγή

• Τεκμηρίωση: Όλα τα τεχνικά έγγραφα παρέχονται και στα κινέζικα και στα αγγλικά

• Βιβλιοθήκη FAQ: Δημιουργείται μια βιβλιοθήκη λύσεων για κοινά ζητήματα ενσωμάτωσης για αναφορά πελατών
